Cấu kiện bê tông trạm điện: phân loại, báo giá

Cấu kiện bê tông trạm điện là nhóm sản phẩm bê tông cốt thép được sử dụng để tạo nền đỡ thiết bị, tổ chức đường cáp, bảo vệ hạ tầng kỹ thuật và hoàn thiện các hạng mục xây dựng trong trạm điện hoặc trạm biến áp. Tùy thiết kế, nhóm cấu kiện có thể gồm móng thiết bị, mương cáp, tấm đan, hố kỹ thuật, cấu kiện nền và các chi tiết bê tông phụ trợ.

Khác với cấu kiện xây dựng thông thường, sản phẩm dùng trong trạm điện phải phối hợp chính xác với bản vẽ điện, cơ khí và xây dựng. Chỉ một sai lệch ở lỗ chờ, cao độ mặt móng hoặc vị trí bu lông cũng có thể ảnh hưởng đến lắp đặt thiết bị. Bài viết dưới đây giúp chủ đầu tư và nhà thầu hiểu rõ phân loại, yêu cầu thiết kế, quy trình đặt sản xuất và nghiệm thu cấu kiện bê tông trạm điện.

Tóm tắt nhanh: Cấu kiện bê tông trạm điện thường gồm móng thiết bị, mương cáp, tấm đan, hố kỹ thuật và cấu kiện nền. Mỗi sản phẩm phải được sản xuất theo bản vẽ được phê duyệt, bảo đảm kích thước, cao độ, khả năng chịu lực, vị trí lỗ chờ và điều kiện môi trường. Không nên đặt hàng chỉ bằng tên cấu kiện hoặc kích thước sơ bộ.

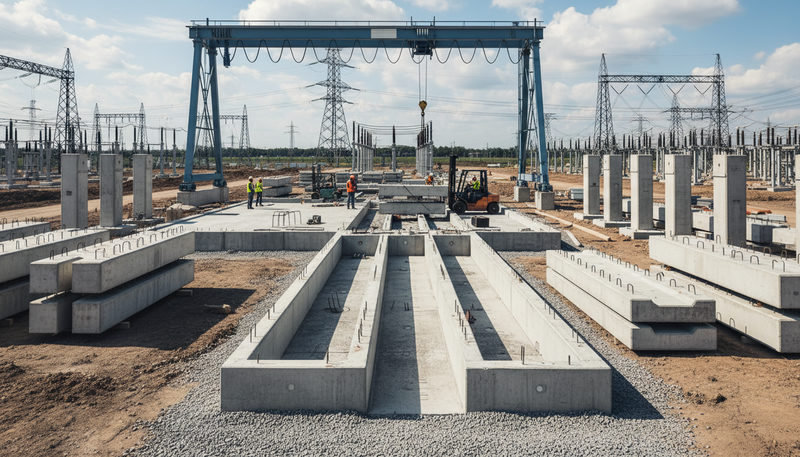

Cấu kiện bê tông trạm điện là gì?

Cấu kiện bê tông trạm điện là các bộ phận bằng bê tông hoặc bê tông cốt thép phục vụ phần xây dựng của trạm điện, trạm biến áp và hệ thống cáp liên quan. Sản phẩm có thể được đổ tại chỗ hoặc đúc sẵn tại nhà máy rồi vận chuyển đến công trường để lắp đặt.

Cấu kiện không trực tiếp thực hiện chức năng biến đổi, đóng cắt hoặc phân phối điện. Vai trò chính của chúng là:

• Tạo nền và vị trí ổn định cho thiết bị.
• Tổ chức, bảo vệ tuyến cáp điện.
• Chịu tải trọng thiết bị và tải trọng khai thác.
• Tạo lối kiểm tra, vận hành và bảo trì.
• Bảo vệ hạ tầng ngầm khỏi tác động cơ học.
• Phối hợp với hệ thống thoát nước, tiếp địa và các hạng mục xây dựng.

Các cấu kiện này phải đồng bộ với thiết kế tổng thể. Không thể tách bản vẽ bê tông khỏi thông tin thiết bị, đường cáp, cao độ nền và yêu cầu an toàn điện.

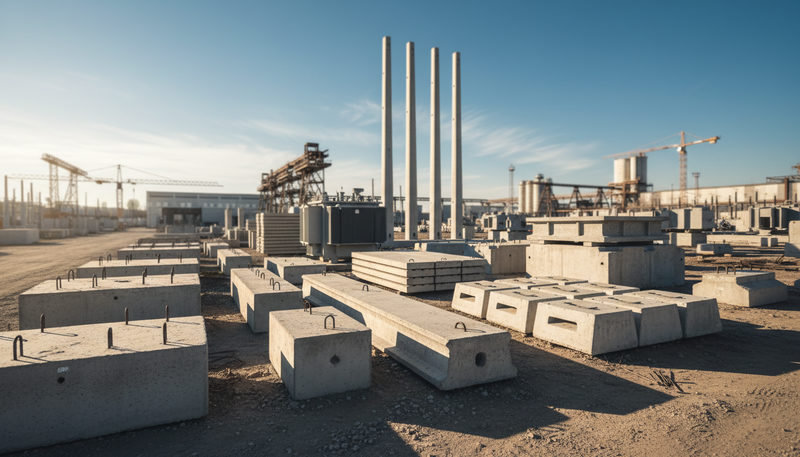

Những loại cấu kiện bê tông trạm điện thường gặp

Danh mục cụ thể thay đổi theo loại trạm, công suất, thiết bị và hồ sơ thiết kế. Một số nhóm thường gặp gồm:

Móng và bệ đặt thiết bị

Móng hoặc bệ bê tông tạo mặt bằng chịu lực cho máy biến áp, tủ điện, thiết bị đóng cắt, kết cấu đỡ và những bộ phận khác theo thiết kế.

Mỗi móng có thể có yêu cầu riêng về:

• Kích thước hình học.
• Cao độ mặt móng.
• Khả năng chịu lực.
• Vị trí lỗ hoặc ống chờ.
• Bản mã và bu lông neo.
• Khe tiếp cận cáp.
• Yêu cầu thoát nước hoặc thu gom chất lỏng.
• Khoảng cách với các hạng mục xung quanh.

Không nên mặc định mọi trạm biến áp cùng công suất sẽ dùng một mẫu móng giống nhau. Kích thước còn phụ thuộc hãng thiết bị, cấu hình trạm, địa chất và giải pháp thiết kế.

Mương cáp bê tông

Mương cáp có nhiệm vụ bố trí, bảo vệ và tạo điều kiện tiếp cận hệ thống cáp. Mương có thể được đổ tại chỗ hoặc sử dụng cấu kiện bê tông cốt thép đúc sẵn.

Khi thiết kế mương cáp cần làm rõ:

• Kích thước thông thủy.
• Chiều sâu và cao độ đáy.
• Tải trọng phía trên.
• Vị trí giao cắt và đổi hướng.
• Giá hoặc bộ phận đỡ cáp.
• Lỗ chờ đấu nối.
• Khả năng thoát nước.
• Cấu tạo tiếp địa và phòng chống cháy theo thiết kế chuyên ngành.

Website Thành An hiện liệt kê mương cáp trong nhóm cấu kiện BTCT đúc sẵn. Tuy nhiên, quy cách dùng riêng cho trạm điện phải được doanh nghiệp kiểm tra theo bản vẽ trước khi xác nhận cung cấp.

Tấm đan và nắp mương cáp

Tấm đan giúp che mương, tạo mặt bằng đi lại và bảo vệ cáp khỏi tác động bên ngoài. Khả năng chịu tải của tấm phải phù hợp vị trí sử dụng: lối đi bộ, khu vực vận hành hay nơi có phương tiện di chuyển.

Những nội dung cần xác định gồm:

• Chiều dài, chiều rộng và chiều dày.
• Cấu tạo cốt thép.
• Tải trọng thiết kế.
• Chi tiết nâng hạ.
• Khả năng tháo mở khi bảo trì.
• Xử lý bề mặt chống trượt nếu thiết kế yêu cầu.
• Khe hở và cách đặt tấm trên thành mương.

Tấm đan quá nặng có thể gây khó khăn khi bảo trì, nhưng giảm chiều dày không có tính toán lại làm tăng nguy cơ nứt hoặc mất an toàn.

Hố kỹ thuật và cấu kiện đấu nối

Hố kỹ thuật được bố trí tại vị trí cần kéo cáp, chuyển hướng, kết nối hoặc kiểm tra hệ thống. Cấu tạo hố phụ thuộc số lượng cáp, bán kính uốn, thiết bị đi kèm và không gian thao tác.

Cần đặc biệt kiểm soát lỗ chờ, cao độ đáy, kích thước thông thủy, nắp hố và khả năng thoát nước. Việc tự ý thay đổi vị trí lỗ chờ sau khi cấu kiện đã sản xuất có thể ảnh hưởng lớp bảo vệ cốt thép và độ bền của sản phẩm.

Cấu kiện nền và cấu kiện phụ trợ

Tùy hồ sơ, trạm điện còn có thể sử dụng cấu kiện nền, bó vỉa, rãnh thoát nước, tường hoặc tấm bê tông phụ trợ. Khả năng sản xuất từng loại tại Thành An Phú Yên cần được xác nhận, không nên hiểu rằng mọi cấu kiện liên quan đến trạm điện đều nằm trong danh mục sẵn có.

Cấu kiện trạm điện cần đáp ứng yêu cầu gì?

Đúng kích thước và cao độ

Độ chính xác hình học ảnh hưởng trực tiếp đến lắp đặt thiết bị. Các vị trí cần kiểm soát gồm tim móng, cao độ mặt, khoảng cách bu lông, lỗ chờ cáp và kích thước tiếp giáp.

Sai số chấp nhận phải căn cứ tiêu chuẩn sản phẩm, bản vẽ và yêu cầu nghiệm thu, không tự áp dụng một mức chung cho mọi cấu kiện.

Đủ khả năng chịu lực

Kết cấu cần được tính toán theo tải trọng thiết bị, tải trọng vận hành, tải trọng đất, phương tiện và các tác động liên quan. Với cấu kiện đúc sẵn, trạng thái nâng, vận chuyển và lắp đặt cũng có thể tạo ra nội lực khác trạng thái sử dụng.

Vì vậy, vị trí móc nâng và phương án cẩu phải được xem xét ngay từ thiết kế, thay vì bổ sung tùy tiện tại công trường.

Bảo đảm độ bền môi trường

Cấu kiện ngoài trời có thể chịu mưa, nắng, độ ẩm và sự thay đổi nhiệt độ. Tại vùng ven biển Nam Trung Bộ hoặc môi trường có nguy cơ xâm thực, thiết kế cần đánh giá điều kiện tiếp xúc để lựa chọn vật liệu và biện pháp bảo vệ phù hợp.

Không nên tự tuyên bố cấu kiện “chịu mặn” hoặc “chống ăn mòn” khi chưa có thiết kế, cấp phối và tài liệu xác nhận.

Phối hợp chính xác với phần điện

Đây là yêu cầu dễ bị bỏ sót nhất. Bản vẽ sản xuất phải thể hiện đầy đủ:

• Lỗ và ống chờ cáp.
• Bản mã, bu lông hoặc chi tiết đặt sẵn.
• Vị trí liên quan đến hệ thống tiếp địa.
• Khoảng không gian thao tác.
• Hướng tiếp cận thiết bị.
• Vị trí giao với mương cáp.
• Các chi tiết không được khoan cắt sau khi lắp đặt.

Mọi thay đổi thiết bị cần được rà soát lại bản vẽ cấu kiện trước khi sản xuất.

Tiêu chuẩn và quy chuẩn nào cần được xem xét?

Không có một tiêu chuẩn duy nhất áp dụng cho tất cả cấu kiện bê tông trạm điện. Hồ sơ dự án cần xác định hệ tiêu chuẩn phù hợp với từng phần việc.

Đối với trạm biến áp lắp sẵn cao áp/hạ áp, TCVN 8096-202:2017 tương đương IEC 62271-202:2014 quy định điều kiện vận hành, đặc tính danh định, yêu cầu kết cấu và phương pháp thử đối với trạm lắp sẵn trong phạm vi áp dụng của tiêu chuẩn.

Đối với cột điện bê tông cốt thép ly tâm, TCVN 5847:2016 áp dụng cho cột ứng lực trước và không ứng lực trước được sản xuất bằng phương pháp ly tâm. Đây là một dòng sản phẩm riêng, không nên đánh đồng với móng, mương cáp hoặc cấu kiện nền trạm điện.

Về an toàn điện, QCVN 25:2025/BCT đã được ban hành kèm Thông tư 41/2025/TT-BCT và thay thế quy chuẩn an toàn điện trước đó. Khi thi công gần phần mang điện hoặc trong phạm vi công trình điện, chủ đầu tư và nhà thầu cần áp dụng đúng quy định hiện hành cùng quy trình của đơn vị quản lý.

Ngoài ra, cấu kiện bê tông phải tuân theo tiêu chuẩn thiết kế, vật liệu, thi công, nghiệm thu và bảo vệ chống ăn mòn được viện dẫn trong hồ sơ dự án.

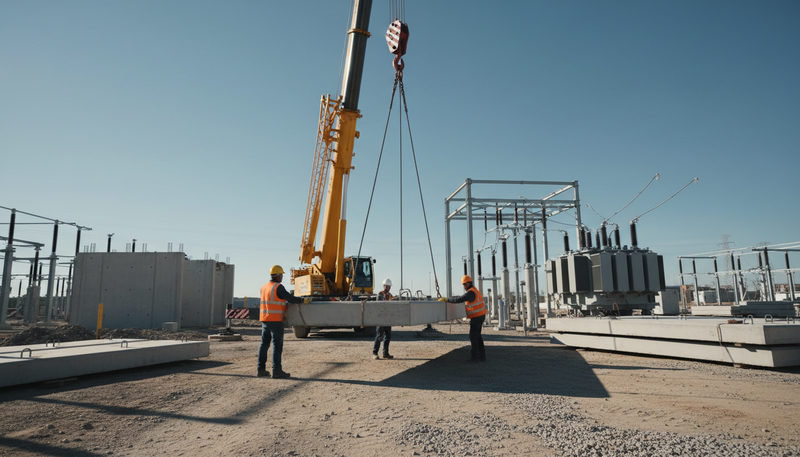

Ưu điểm của cấu kiện bê tông đúc sẵn

Kiểm soát sản xuất tập trung

Sản xuất trong nhà máy tạo điều kiện kiểm soát khuôn, cốt thép, cấp phối, tạo hình và bảo dưỡng theo quy trình. Tuy nhiên, chất lượng chỉ được khẳng định bằng hồ sơ và kết quả kiểm tra, không phải chỉ bởi cụm từ “đúc sẵn”.

Rút ngắn công việc tại hiện trường

Cấu kiện được sản xuất song song với công tác chuẩn bị mặt bằng. Khi đủ điều kiện, sản phẩm được vận chuyển đến để cẩu lắp, giúp giảm khối lượng cốp pha và đổ bê tông tại trạm.

Dễ tiêu chuẩn hóa cấu kiện lặp lại

Mương cáp, tấm đan và một số cấu kiện phụ trợ có thể sử dụng khuôn lặp lại nếu cùng thiết kế. Điều này thuận lợi cho dự án có nhiều vị trí tương tự.

Mặt bằng thi công gọn hơn

Giảm trộn, đổ và bảo dưỡng bê tông tại công trường có thể giúp tổ chức mặt bằng gọn hơn. Đây là lợi thế đáng chú ý tại khu vực trạm có nhiều thiết bị và đường cáp giao cắt.

Những giới hạn cần tính trước

Cấu kiện đúc sẵn không phải lựa chọn phù hợp trong mọi trường hợp. Chủ đầu tư cần cân nhắc:

• Kích thước và khối lượng vận chuyển.
• Bán kính quay của phương tiện.
• Khả năng tiếp cận của xe cẩu.
• Không gian tập kết.
• Sai khác giữa bản vẽ và hiện trường.
• Yêu cầu xử lý mối nối.
• Khả năng thay đổi thiết bị sau khi đã sản xuất.
• Điều kiện nền móng và nước ngầm.

Nếu hồ sơ thiết bị chưa chốt, sản xuất sớm có thể dẫn đến sai lỗ chờ hoặc bu lông neo. Tiến độ nhanh chỉ có ý nghĩa khi dữ liệu đầu vào đã được kiểm soát.

Cách lựa chọn cấu kiện bê tông trạm điện

Chủ đầu tư và nhà thầu nên thực hiện theo trình tự:

1. Xác định loại trạm và phạm vi phần xây dựng.
2. Chốt bản vẽ bố trí thiết bị và tuyến cáp.
3. Kiểm tra địa chất, cao độ và điều kiện thoát nước.
4. Thống kê từng cấu kiện và mã bản vẽ.
5. Xác định vật liệu, cấp độ bền, cốt thép và tải trọng.
6. Làm rõ chi tiết đặt sẵn, bu lông và lỗ chờ.
7. Kiểm tra khả năng vận chuyển, cẩu hạ.
8. Thống nhất hồ sơ chất lượng và phương án nghiệm thu.
9. Yêu cầu nhà sản xuất xác nhận khả năng đáp ứng trước khi đặt hàng.

Khách hàng có thể tham khảo năng lực chung tại trang nhà máy sản xuất cấu kiện BTCT đúc sẵn. Các tuyên bố về dự án, công suất và thời gian giao trên website vẫn cần được đối chiếu hồ sơ doanh nghiệp trước khi đưa vào hợp đồng.

Quy trình đặt sản xuất theo bản vẽ

Cung cấp hồ sơ đầu vào

Hồ sơ nên gồm bản vẽ được phê duyệt, bảng thống kê, yêu cầu vật liệu, số lượng, tiến độ, địa điểm giao và điều kiện cẩu lắp.

Rà soát khả năng sản xuất

Nhà sản xuất cần kiểm tra khuôn, bố trí thép, chi tiết đặt sẵn, biện pháp tháo khuôn, nâng hạ và bảo dưỡng. Mọi điểm chưa rõ cần được xác nhận bằng văn bản.

Phê duyệt bản vẽ sản xuất

Bản vẽ sản xuất cần thống nhất với thiết kế điện, kết cấu và thiết bị. Đây là cơ sở để kiểm soát kích thước và nghiệm thu, không nên sản xuất chỉ dựa trên trao đổi miệng.

Sản xuất và kiểm tra

Quá trình gồm chuẩn bị khuôn, lắp cốt thép và chi tiết đặt sẵn, đổ bê tông, bảo dưỡng, tháo khuôn, kiểm tra và đánh dấu sản phẩm. Chỉ tiêu kiểm tra phải theo hồ sơ đã thống nhất.

Vận chuyển và lắp đặt cần lưu ý gì?

Cấu kiện phải được kê đúng vị trí, chằng buộc ổn định và nâng bằng điểm được thiết kế. Không móc cẩu tùy tiện vào cốt thép hoặc lỗ chờ kỹ thuật.

Trước khi đặt cấu kiện cần kiểm tra:

• Tim và cao độ móng.
• Sức chịu tải và độ phẳng của nền.
• Hướng lỗ chờ, mương cáp.
• Khoảng cách với thiết bị khác.
• Phương án cẩu và vùng an toàn.
• Quy định an toàn khi làm việc gần hệ thống điện.

Việc lắp đặt trong trạm đang vận hành phải tuân thủ phương án an toàn, phạm vi cắt điện và chỉ dẫn của đơn vị quản lý.

Cách kiểm tra và nghiệm thu cấu kiện

Cấu kiện không phù hợp phải được phân loại và đánh giá trước khi sửa chữa hoặc sử dụng. Không nên tự trám vết nứt, khoan thêm lỗ hoặc cắt cốt thép khi chưa có phương án được chấp thuận.

Những lỗi thường gặp

• Sản xuất khi chưa chốt thông số thiết bị.
• Sai vị trí bu lông neo và lỗ chờ.
• Không phối hợp bản vẽ điện với bản vẽ kết cấu.
• Chọn tấm đan không đúng tải trọng.
• Mương cáp không có giải pháp thoát nước phù hợp.
• Cẩu sai điểm làm nứt cấu kiện.
• Lắp sai hướng cấu kiện.
• Nền đặt cấu kiện không phẳng hoặc bị lún.
• Khoan cắt tại hiện trường làm ảnh hưởng cốt thép.
• Không đánh dấu mã cấu kiện, dẫn đến lắp nhầm vị trí.

Báo giá cấu kiện bê tông trạm điện phụ thuộc yếu tố nào?

Giá được hình thành từ kích thước, kết cấu cốt thép, cấp độ bền bê tông, số lượng, độ phức tạp của khuôn, chi tiết đặt sẵn, yêu cầu thử nghiệm, vận chuyển và cẩu hạ.

Để lập báo giá, khách hàng nên cung cấp:

• Bản vẽ và bảng thống kê cấu kiện.
• Số lượng từng mã.
• Yêu cầu vật liệu và tải trọng.
• Chi tiết bu lông, bản mã, lỗ chờ.
• Tiêu chuẩn và hồ sơ nghiệm thu.
• Địa điểm công trình, đường vào.
• Tiến độ giao hàng dự kiến.

Thành An Phú Yên chưa công bố bảng giá riêng cho cấu kiện trạm điện, do đó không nên tự đưa mức giá tham khảo của đơn vị khác vào bài.

Câu hỏi thường gặp

Cấu kiện bê tông trạm điện gồm những sản phẩm nào?

Tùy thiết kế, có thể gồm móng thiết bị, mương cáp, tấm đan, hố kỹ thuật và cấu kiện nền phụ trợ.

Có thể đặt sản xuất theo bản vẽ riêng không?

Khả năng sản xuất cần được nhà máy kiểm tra dựa trên kích thước, kết cấu, khuôn, số lượng và yêu cầu chất lượng.

Mương cáp đúc sẵn có dùng cho mọi trạm điện không?

Không. Kích thước, tải trọng, số lượng cáp, thoát nước và cấu tạo liên kết phải phù hợp từng dự án.

Cần chốt thông tin nào trước khi sản xuất móng thiết bị?

Cần chốt loại thiết bị, tải trọng, kích thước chân đế, bu lông neo, hướng cáp, cao độ và bản vẽ được phê duyệt.

Có được khoan thêm lỗ sau khi sản xuất không?

Chỉ thực hiện khi có đánh giá và phương án được chấp thuận. Khoan tùy tiện có thể cắt cốt thép hoặc làm giảm khả năng chịu lực.

Báo giá phụ thuộc vào những yếu tố nào?

Giá phụ thuộc quy cách, cốt thép, bê tông, khuôn, chi tiết đặt sẵn, số lượng, thử nghiệm và điều kiện vận chuyển.

Cấu kiện bê tông trạm điện phải được đặt hàng trên cơ sở bản vẽ đã phối hợp giữa phần điện, thiết bị và kết cấu. Kiểm soát tốt lỗ chờ, bu lông neo, cao độ, tải trọng và phương án cẩu lắp sẽ hạn chế sửa chữa tại hiện trường và tránh ảnh hưởng tiến độ lắp thiết bị.
