Trong các công trình kè sông, kè biển, tường chắn đất, đê điều và hạ tầng thủy lợi, lựa chọn đúng loại cừ ảnh hưởng trực tiếp đến độ ổn định, khả năng chống nứt và hiệu quả đầu tư. Trong đó, cừ ván SW500 SW600 là hai nhóm cấu kiện bê tông cốt thép dự ứng lực thường được xem xét cho những công trình phải chịu áp lực đất, áp lực nước hoặc tải trọng ngang tương đối lớn.
Tuy nhiên, SW500 và SW600 không chỉ khác nhau về kích thước tiết diện. Việc lựa chọn còn phụ thuộc vào địa chất, chiều sâu hạ cừ, cao độ giữ đất, điều kiện thủy văn, tải trọng và biện pháp thi công. Bài viết dưới đây giúp chủ đầu tư, kỹ sư và nhà thầu hiểu đúng đặc điểm từng loại trước khi lập yêu cầu kỹ thuật hoặc đề nghị báo giá.
Tóm tắt nhanh: Cừ ván SW500 và SW600 là cấu kiện bê tông cốt thép dự ứng lực đúc sẵn, được liên kết thành vách liên tục để giữ đất, chắn nước và bảo vệ bờ. SW600 có chiều cao tiết diện danh nghĩa lớn hơn SW500, nhưng loại cừ phù hợp phải được xác định bằng tính toán thiết kế, khảo sát địa chất và điều kiện thi công, không nên chỉ chọn theo tên quy cách.

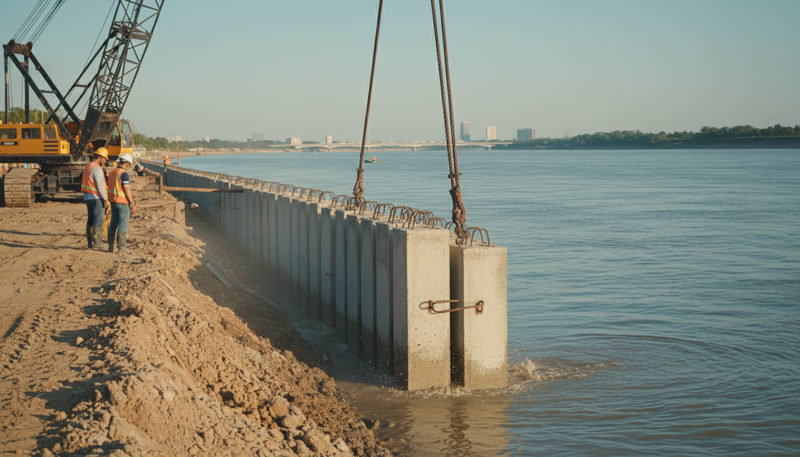

Cừ ván SW500 SW600 là gì?
Cừ ván SW500 SW600 là các quy cách cọc ván bê tông cốt thép ứng lực trước, thường có tiết diện dạng sóng hoặc dạng chữ U và hai mép được thiết kế để ghép nối thành một hệ tường liên tục. Sau khi hạ xuống nền đất, các tấm cừ phối hợp làm việc để giữ đất, ổn định mái bờ, hạn chế xói lở và kiểm soát dòng thấm theo yêu cầu thiết kế.
Ký hiệu SW thường được sử dụng cho nhóm cọc ván bê tông dự ứng lực dạng “sheet wall”. Các số 500 và 600 thể hiện chiều cao tiết diện danh nghĩa, nhưng không phản ánh đầy đủ khả năng chịu lực của sản phẩm.
Cùng một nhóm SW500 hoặc SW600 có thể tồn tại các cấp như A, B hoặc cấu hình cốt thép khác nhau. Vì vậy, khi đặt hàng, khách hàng cần kiểm tra thêm bản vẽ tiết diện, chiều dài, mô men kháng nứt, bố trí cáp dự ứng lực, khối lượng và yêu cầu liên kết.
Nếu cần tìm hiểu khái niệm tổng quát, người đọc có thể tham khảo bài viết cừ ván SW là gì?.

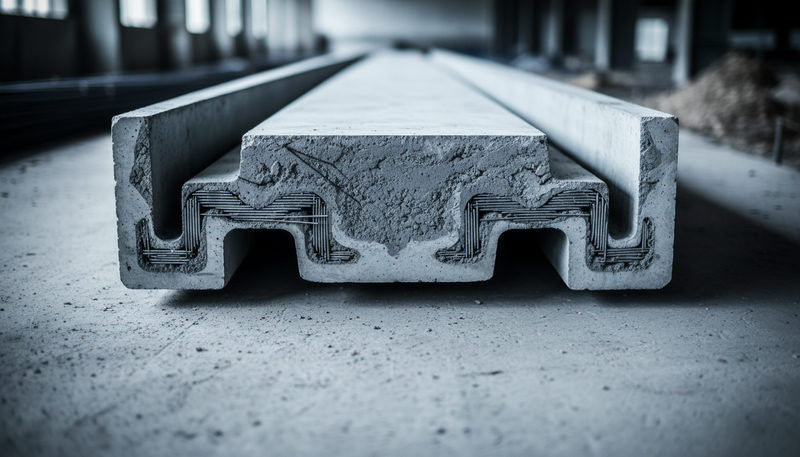

Cấu tạo và nguyên lý làm việc của cừ ván SW
Một tấm cừ ván SW thông thường gồm bê tông, cốt thép dự ứng lực, cốt thép thường, đầu cừ, mũi cừ và bộ phận liên kết ở hai cạnh. Hình dạng cụ thể phải tuân theo bản vẽ thiết kế sản phẩm được phê duyệt.
Bê tông và cốt thép dự ứng lực
Cốt thép có cường độ chịu kéo cao được kéo căng trước khi đổ bê tông. Khi bê tông đạt cường độ quy định, lực căng được truyền vào cấu kiện, tạo lực nén trước trong vùng bê tông.
Lực nén trước giúp hạn chế sự xuất hiện và mở rộng vết nứt khi cấu kiện chịu uốn, đặc biệt quan trọng đối với tường cừ chịu áp lực đất hoặc áp lực nước. Đây là điểm khác biệt cơ bản giữa cừ SW và cấu kiện bê tông cốt thép thông thường.
Thông tin chuyên sâu về vật liệu và nguyên lý này có thể liên kết tới bài cừ ván bê tông cốt thép dự ứng lực.
Mối ghép giữa các tấm cừ
Hai cạnh tấm cừ được cấu tạo để các sản phẩm kế tiếp ghép với nhau thành vách. Chất lượng mối ghép ảnh hưởng đến:
- Khả năng duy trì đúng tuyến cừ;
- Mức độ kín khít của tường;
- Khả năng truyền và phân phối tải;
- Độ thẳng đứng khi hạ cừ;
- Hiệu quả hạn chế thất thoát đất qua khe.
Cừ ván bê tông không mặc nhiên tạo ra tường chống thấm tuyệt đối. Nếu công trình yêu cầu kiểm soát nước cao, hồ sơ thiết kế cần quy định giải pháp xử lý khe nối, vật liệu chèn hoặc cấu tạo chống thấm bổ sung.

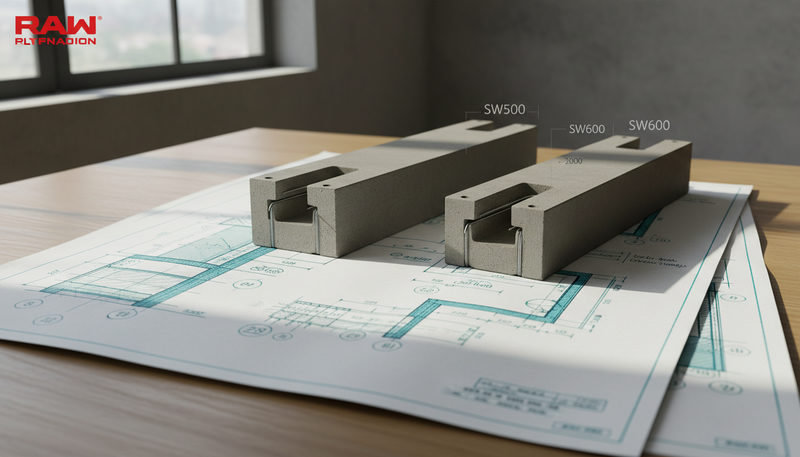

So sánh cừ ván SW500 và SW600
Cừ ván SW500 và SW600 có bề rộng danh nghĩa khoảng 996 mm, chiều dày thành khoảng 120 mm, trong khi chiều cao tiết diện lần lượt là 500 mm và 600 mm. Đây chỉ là dữ liệu tham khảo; thông số cung cấp thực tế phải căn cứ hồ sơ kỹ thuật của nhà sản xuất và bản vẽ dự án.
| Tiêu chí | Cừ ván SW500 | Cừ ván SW600 |
|---|---|---|
| Chiều cao tiết diện danh nghĩa | 500 mm | 600 mm |
| Khả năng chịu uốn | Phụ thuộc cấp A/B, cốt thép và chiều dài | Thường được xem xét khi yêu cầu chịu lực lớn hơn |
| Tự trọng | Thấp hơn SW600 cùng chiều dài | Cao hơn, cần kiểm tra thiết bị nâng |
| Phạm vi tham khảo | Kè, tường chắn và công trình có tải trọng phù hợp | Kè cao hơn, chiều sâu hạ lớn hoặc tải trọng ngang cao hơn |
| Thiết bị thi công | Chọn theo chiều dài, trọng lượng và địa chất | Thường yêu cầu năng lực nâng, rung hoặc ép lớn hơn |
| Quyết định lựa chọn | Theo kết quả tính toán | Theo kết quả tính toán |
Không thể kết luận SW600 luôn tốt hơn SW500. Tiết diện lớn hơn có thể tăng khả năng chịu lực nhưng đồng thời làm tăng tự trọng, yêu cầu vận chuyển, năng lực cần trục, búa rung và chi phí thi công.
Ưu điểm của cừ ván SW500 SW600
Khả năng chịu uốn và hạn chế nứt
Nhờ nguyên lý dự ứng lực, cấu kiện có khả năng kiểm soát nứt tốt hơn trong điều kiện tải trọng thiết kế. Đặc điểm này phù hợp với những vách cừ chịu áp lực ngang kéo dài.
Hình thành tường chắn liên tục
Các tấm cừ được ghép kế tiếp nhau, giúp tạo mặt tường tương đối đồng đều. Với những dự án phù hợp, bề mặt cừ có thể trở thành một phần của kết cấu hoàn thiện, giảm khối lượng xây dựng tường chắn riêng.
Sản xuất trong điều kiện nhà máy
Quá trình tạo hình, căng cốt thép, đổ bê tông, dưỡng hộ và kiểm tra được thực hiện tập trung. Điều này tạo điều kiện kiểm soát kích thước hình học, cường độ bê tông, vị trí chi tiết liên kết và ngoại quan trước khi cấu kiện được đưa ra công trường.
TCVN 9114:2019 hiện quy định các yêu cầu kỹ thuật và kiểm tra chấp nhận đối với sản phẩm bê tông cốt thép ứng lực trước căng trước đúc sẵn; tiêu chuẩn còn đề cập đến ghi nhãn, vận chuyển và bảo quản sản phẩm.
Phù hợp với nhiều công trình thủy và hạ tầng
Cừ bê tông dự ứng lực không gặp hiện tượng gỉ bề mặt theo cách của cừ thép. Tuy vậy, độ bền trong môi trường biển hoặc môi trường xâm thực vẫn phải được thiết kế, bao gồm cấp bê tông, chiều dày bảo vệ, kiểm soát nứt và yêu cầu vật liệu.
Giới hạn cần xem xét trước khi lựa chọn
Cừ SW là cấu kiện có kích thước và khối lượng lớn, vì vậy không phải dự án nào cũng thuận lợi khi sử dụng. Các vấn đề cần đánh giá gồm:
- Đường vận chuyển và bán kính quay của xe;
- Không gian tập kết, kê xếp và nâng hạ;
- Chiều cao làm việc của cần trục;
- Ảnh hưởng rung chấn, tiếng ồn đến công trình lân cận;
- Khả năng xuyên qua lớp đất chặt, sỏi hoặc vật cản;
- Nguy cơ nứt, sứt đầu cừ nếu búa và mũ chụp không phù hợp;
- Khả năng kiểm soát độ thẳng đứng và tuyến tường.
Nếu địa chất có lớp đất quá cứng hoặc nhiều vật cản, biện pháp hạ cừ phải được khảo sát và thử nghiệm trước, thay vì tăng năng lượng rung hoặc ép một cách tùy ý.
Cừ ván SW500 SW600 được dùng cho công trình nào?
Kè sông, kênh và hồ
Cừ SW có thể tạo thành vách bảo vệ bờ, hạn chế sạt lở và giữ ổn định đất phía sau. Thiết kế cần xem xét sự thay đổi mực nước, dòng chảy, xói chân và tải trọng trên đỉnh kè.
Kè biển và công trình ven biển
Đối với khu vực ven biển Nam Trung Bộ, kết cấu phải chịu tác động đồng thời của sóng, thủy triều, môi trường xâm thực và nguy cơ xói lở. Việc lựa chọn SW500 hay SW600 phải dựa trên tính toán kết cấu và đánh giá điều kiện môi trường cụ thể.
Tường chắn đất và công trình giao thông
Cừ có thể được sử dụng cho tường chắn ven đường, mố cầu, đường dẫn, nền đường qua khu vực đất yếu hoặc vị trí bị hạn chế mặt bằng. Tải trọng xe và tải chất thêm phía sau tường phải được đưa vào mô hình tính toán.
Công trình thủy lợi và chống sạt lở
Các tuyến đê, cống, trạm bơm, kênh dẫn và công trình kiểm soát nước có thể sử dụng cừ SW làm kết cấu giữ đất hoặc bảo vệ bờ khi phương án được tư vấn thiết kế chấp thuận.
Cách lựa chọn giữa SW500 và SW600
Việc chọn cừ nên bắt đầu từ hồ sơ địa chất và yêu cầu chịu lực, không bắt đầu từ báo giá. Quy trình sơ bộ gồm:
- Xác định cao độ tự nhiên, cao độ đỉnh và đáy tường cừ.
- Thu thập mặt cắt địa chất, mực nước và chỉ tiêu cơ lý của từng lớp đất.
- Xác định áp lực đất, áp lực nước, tải trọng giao thông và tải chất thêm.
- Tính chiều sâu chôn cừ, mô men uốn và chuyển vị.
- Chọn SW500 hoặc SW600 cùng cấp chịu lực phù hợp.
- Kiểm tra khả năng vận chuyển, nâng và hạ cừ.
- Hoàn thiện bản vẽ, cấu tạo đỉnh cừ, dầm mũ, khe nối và hệ neo nếu có.
Trong dự toán sơ bộ, số lượng tấm có thể được xác định theo chiều dài tuyến chia cho bề rộng làm việc thực tế của một tấm. Khối lượng đặt hàng cần cộng các tấm góc, tấm chuyển tiếp, hao hụt hợp lý và yêu cầu dự phòng được phê duyệt.
Yêu cầu vận chuyển và thi công
Cừ phải được nâng tại đúng vị trí quy định, kê trên nền ổn định và sử dụng gối kê thẳng hàng. Không móc cáp tùy ý hoặc kéo lê cấu kiện, vì có thể gây nứt, sứt cạnh và biến dạng chi tiết liên kết.
Trang tham khảo của Hùng Giang mô tả phương án thi công trên cạn hoặc dưới nước bằng búa rung kết hợp xói nước áp lực cao; thi công dưới nước có thể cần hệ phao và thiết bị phù hợp. Đây là biện pháp tham khảo, không phải chỉ dẫn áp dụng cho mọi dự án.
Tại công trường cần kiểm soát tim tuyến, độ thẳng đứng, cao độ đầu cừ, trình tự hạ và hiện tượng bất thường. Phải dừng thi công để kiểm tra nếu cừ nghiêng lớn, không xuống, đầu cừ hư hỏng hoặc xuất hiện vết nứt bất thường.
Kiểm tra chất lượng trước khi nghiệm thu
Hồ sơ kiểm tra nên bao gồm:
- Bản vẽ và quy cách sản phẩm;
- Phiếu xuất xưởng, nhận diện lô sản xuất;
- Kết quả kiểm tra cường độ bê tông;
- Kết quả thử hoặc chỉ tiêu chịu lực theo yêu cầu;
- Kích thước, độ thẳng và độ vồng;
- Ngoại quan, vết nứt, sứt cạnh và đầu cừ;
- Vị trí chi tiết chờ, lỗ nâng hoặc phụ kiện;
- Biên bản giao nhận và kiểm tra tại công trường.
Không nên nghiệm thu chỉ dựa trên hình thức bên ngoài. Hồ sơ chất lượng phải được đối chiếu với tiêu chuẩn áp dụng, chỉ dẫn kỹ thuật và yêu cầu của thiết kế.
Những yếu tố ảnh hưởng đến báo giá
Giá cừ ván SW500 SW600 không chỉ phụ thuộc vào tên quy cách mà còn chịu ảnh hưởng bởi:
- Cấp chịu lực và cấu hình cốt thép;
- Chiều dài từng tấm;
- Số lượng và tiến độ cung cấp;
- Cấu tạo mũi, đầu, lỗ xói hoặc phụ kiện;
- Yêu cầu thí nghiệm và hồ sơ nghiệm thu;
- Cự ly, tuyến đường và phương tiện vận chuyển;
- Điều kiện bốc xếp tại công trường;
- Thuế và thời điểm đặt hàng.
Do đó, khách hàng nên gửi bản vẽ, bảng khối lượng, địa điểm công trình và tiến độ dự kiến để nhà máy kiểm tra trước khi lập báo giá.
Câu hỏi thường gặp
SW500 và SW600 khác nhau chủ yếu ở đâu?
Khác biệt dễ nhận biết là chiều cao tiết diện danh nghĩa. Khả năng chịu lực thực tế còn phụ thuộc cấp sản phẩm, bố trí cáp dự ứng lực, chiều dài và hồ sơ thiết kế.
Có thể tự chọn SW600 để thay SW500 không?
Không nên tự thay đổi. Tiết diện lớn hơn làm thay đổi tự trọng, thiết bị thi công, cấu tạo liên kết và chi phí. Mọi thay đổi cần được đơn vị thiết kế xem xét.
Chiều dài cừ được lựa chọn như thế nào?
Chiều dài được xác định từ chiều cao giữ đất, độ sâu chôn cần thiết, địa chất, mực nước, tải trọng và biện pháp thi công.
Cừ SW có chống thấm hoàn toàn không?
Không mặc nhiên. Khả năng kiểm soát nước còn phụ thuộc độ kín của mối ghép và giải pháp xử lý khe theo thiết kế.
Cần cung cấp gì để nhận báo giá?
Khách hàng nên cung cấp loại cừ, cấp chịu lực, chiều dài, số lượng, bản vẽ, địa điểm giao hàng, điều kiện đường vào và thời gian dự kiến.
Làm thế nào để kiểm tra chất lượng cừ?
Cần kiểm tra đồng thời hồ sơ xuất xưởng, kết quả thử nghiệm, kích thước, ngoại quan, nhận diện lô và sự phù hợp với bản vẽ được duyệt.
Cừ ván SW500 SW600 là giải pháp cấu kiện bê tông dự ứng lực phù hợp cho nhiều dự án kè, tường chắn, thủy lợi và hạ tầng. SW500 có thể đáp ứng những trường hợp tải trọng phù hợp và thuận lợi hơn về tự trọng; SW600 thường được xem xét khi yêu cầu chịu lực hoặc chiều sâu hạ cừ lớn hơn. Quyết định cuối cùng phải dựa trên khảo sát địa chất và tính toán thiết kế.
Quý khách vui lòng gửi loại sản phẩm, quy cách, khối lượng dự kiến, địa điểm công trình và thời gian cần giao hàng để Nhà máy Sản xuất VLXD Thành An Phú Yên tư vấn phương án phù hợp và lập báo giá.
Hotline: 0973 33 6666.
