Hố thu nước mưa: cấu tạo, kích thước, thi công

Hố thu nước mưa là bộ phận tiếp nhận nước chảy trên bề mặt đường, sân, vỉa hè hoặc khuôn viên công trình trước khi dẫn vào hệ thống cống thoát nước. Một hố thu được bố trí đúng vị trí, đủ khả năng tiếp nhận nước và có song chắn rác phù hợp sẽ giúp hạn chế nước đọng, giữ lại rác thô và tạo điều kiện thuận lợi cho việc kiểm tra, vệ sinh hệ thống.

Tuy nhiên, kích thước hố thu không thể lựa chọn chỉ theo kinh nghiệm. Thiết kế còn phụ thuộc vào lưu lượng nước mưa, diện tích lưu vực, cao độ nền, tải trọng giao thông, tuyến cống kết nối và hồ sơ thiết kế của từng công trình. Bài viết dưới đây giúp chủ đầu tư, nhà thầu và kỹ sư hiểu rõ cấu tạo, tiêu chuẩn, cách lựa chọn và yêu cầu thi công hố thu nước mưa.

Tóm tắt nhanh: Hố thu nước mưa có nhiệm vụ thu nước mặt, giữ lại một phần rác và cặn thô, sau đó chuyển nước vào cống thoát. Hố thường gồm thân hố, đáy, cửa thu hoặc song chắn rác, nắp và vị trí đấu nối cống. Kích thước, vật liệu và khả năng chịu tải phải được lựa chọn theo thiết kế, điều kiện công trình và tiêu chuẩn áp dụng.

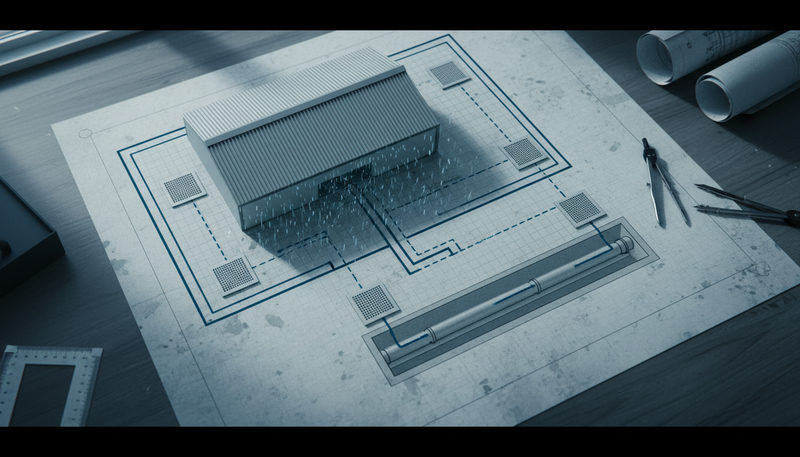

Hố thu nước mưa là gì?

Hố thu nước mưa, còn gọi là hố ga thu nước mưa, là công trình đầu mối dùng để tiếp nhận dòng chảy mặt và dẫn nước vào mạng lưới thoát nước. Hố thường được bố trí tại mép đường, bó vỉa, vị trí trũng, sân bãi, khu dân cư, khu công nghiệp hoặc khu vực có nguy cơ tập trung nước khi mưa.

Khi nước chảy qua cửa thu hoặc song chắn rác, lá cây, bao bì và vật rắn có kích thước lớn được giữ lại. Phần nước tiếp tục đi xuống buồng thu rồi chảy qua ống đấu nối vào cống nhánh hoặc tuyến cống chính.

Các vai trò cơ bản của hố thu gồm:

• Tiếp nhận và chuyển nước mưa từ bề mặt vào mạng lưới cống.
• Hạn chế nước đọng và ngập cục bộ tại những vị trí tập trung dòng chảy.
• Giữ lại rác thô, giảm nguy cơ rác đi sâu vào đường cống.
• Tạo vị trí thuận tiện để kiểm tra, nạo vét và bảo trì.
• Góp phần bảo vệ mặt đường, nền công trình và cảnh quan xung quanh.

Hố thu không tự giải quyết được tình trạng ngập nếu cống phía sau thiếu tiết diện, tuyến cống bị tắc hoặc cao độ thoát nước không phù hợp. Vì vậy, hố thu phải được xem là một cấu phần của toàn bộ hệ thống thoát nước, không phải một hạng mục hoạt động độc lập.

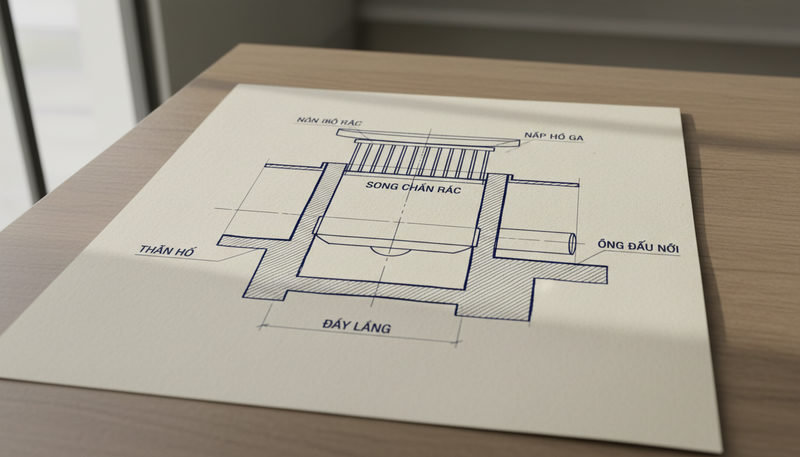

Cấu tạo hố thu nước mưa gồm những bộ phận nào?

Một hố thu hoàn chỉnh thường có các bộ phận sau:

Cửa thu và song chắn rác

Cửa thu là nơi nước mặt đi vào hố, có thể bố trí trên mặt đường, sát bó vỉa hoặc kết hợp cả hai. Song chắn rác cần có khe thu đủ khả năng tiếp nhận nước nhưng vẫn hạn chế rác lớn lọt xuống, đồng thời phải phù hợp với yêu cầu an toàn giao thông và đi bộ.

Thân và đáy hố

Thân hố tạo không gian chứa, điều hướng dòng chảy và kết nối với đường ống. Hố có thể xây tại chỗ hoặc sử dụng cấu kiện bê tông cốt thép đúc sẵn.

Đáy hố cần được hoàn thiện theo thiết kế, bảo đảm ổn định và hạn chế thấm, lún. Một số phương án có phần lắng cặn thấp hơn đáy ống ra để giữ đất, cát trước khi nước đi vào cống.

Ống đấu nối

Ống đấu nối dẫn nước từ hố thu đến cống nhánh hoặc tuyến cống chính. Cao độ, đường kính, hướng tuyến, độ dốc và chi tiết liên kết phải tuân theo bản vẽ được phê duyệt.

Khi lựa chọn hệ thống dẫn nước, kỹ sư cần tính toán lưu lượng và tham khảo thêm hướng dẫn về kích thước cống bê tông thay vì chọn đường kính theo cảm tính.

Nắp hố và khung đỡ

Nắp được sử dụng tại vị trí cần tiếp cận để kiểm tra, vệ sinh. Vật liệu nắp có thể là bê tông cốt thép, gang hoặc vật liệu khác theo hồ sơ thiết kế. Khả năng chịu tải của nắp và khung phải tương ứng với vị trí lắp đặt, đặc biệt tại lòng đường hoặc khu vực có xe tải hoạt động.

Hố thu nước mưa khác hố ga kiểm tra như thế nào?

Hai hạng mục này thường bị gọi chung là “hố ga”, nhưng chức năng chính không hoàn toàn giống nhau.

Trong một số thiết kế, hai chức năng có thể được tích hợp trong cùng một cấu kiện. Việc lựa chọn phải căn cứ bản vẽ và yêu cầu vận hành, không nên đánh đồng mọi loại hố ga.

Kích thước hố thu nước mưa theo tiêu chuẩn nào?

Đối với hố thu nước mưa bê tông cốt thép thành mỏng đúc sẵn, TCVN 10333-1:2014 áp dụng cho sản phẩm có chiều dày thành không quá 80 mm, dùng trong hệ thống cống chung và cống bao của hệ thống thoát nước nửa riêng.

Các dải kích thước sản phẩm được nêu trong tiêu chuẩn gồm:

Bảng trên là kích thước của sản phẩm hố thu đúc sẵn thuộc phạm vi tiêu chuẩn, không phải kích thước bắt buộc cho mọi hố ga của mọi công trình. Tiêu chuẩn cũng cho phép sản xuất kích thước khác theo yêu cầu thiết kế hoặc khách hàng.

Ngoài TCVN 10333-1:2014, việc thiết kế hệ thống còn phải đối chiếu quy chuẩn và tiêu chuẩn thoát nước hiện hành, hồ sơ thiết kế, yêu cầu chịu tải, điều kiện địa chất và chỉ dẫn của dự án. Nắp và song chắn rác dùng trong công trình thoát nước được đề cập tại TCVN 10333-3:2014.

Do đó, không nên mặc định mọi hố thu đều phải rộng, dài hoặc sâu theo một con số cố định. Kích thước cuối cùng cần được đơn vị tư vấn thiết kế tính toán và thể hiện trên bản vẽ được phê duyệt.

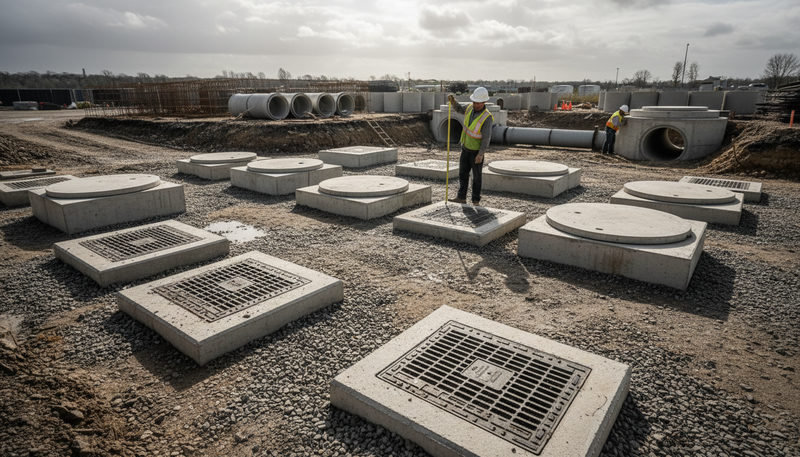

Các loại hố thu nước mưa phổ biến

Phân loại theo phương thức tiếp nhận nước

• Hố thu mặt: Nước đi qua song chắn đặt trên bề mặt.
• Hố thu bó vỉa: Cửa thu nằm dọc bó vỉa, phù hợp với dòng nước chảy sát mép đường.
• Hố thu kết hợp: Có cả cửa thu bó vỉa và song chắn trên mặt, tăng khả năng tiếp nhận tại vị trí cần thiết.

Phân loại theo phương pháp thi công

Hố xây hoặc đổ tại chỗ có khả năng điều chỉnh linh hoạt theo địa hình và bản vẽ, nhưng phụ thuộc nhiều vào điều kiện thi công, nhân công, thời tiết và công tác kiểm soát chất lượng tại công trường.

Hố bê tông cốt thép đúc sẵn được sản xuất trước theo khuôn, sau đó vận chuyển đến công trường để lắp đặt. Giải pháp này có thể giúp rút ngắn thời gian thi công tại hiện trường và thuận lợi hơn trong kiểm soát kích thước nếu sản phẩm được sản xuất đúng hồ sơ.

Khách hàng có thể tham khảo nhóm cấu kiện BTCT đúc sẵn để tìm hiểu thêm về hố ga bê tông, rãnh thoát nước, tấm đan và các cấu kiện hạ tầng liên quan.

Cách lựa chọn hố thu nước mưa phù hợp

Xác định lưu vực và lưu lượng nước

Cần xác định diện tích bề mặt thoát nước, cường độ mưa tính toán, hệ số dòng chảy và khả năng tiếp nhận của tuyến cống phía sau. Sân bê tông, mái nhà, đường nhựa và khu vực cây xanh có đặc điểm dòng chảy khác nhau.

Kiểm tra cao độ và vị trí đặt hố

Hố thu nên nằm trên hướng tập trung dòng nước và phù hợp cao độ hoàn thiện. Nếu đặt cao hơn vùng trũng hoặc miệng thu bị che khuất, nước vẫn có thể đọng dù kích thước hố lớn.

Tính đến tải trọng khai thác

Hố đặt trong sân nhà khác với hố đặt trên đường giao thông, bãi xe hoặc khu công nghiệp. Nắp, khung, thân hố và nền móng phải được lựa chọn đồng bộ theo tải trọng thiết kế, không chỉ thay riêng nắp chịu lực.

Đánh giá điều kiện vận chuyển và lắp đặt

Đối với cấu kiện đúc sẵn, cần kiểm tra trọng lượng cấu kiện, đường vào công trường, phương tiện cẩu hạ, phạm vi tập kết và không gian lắp đặt. Đây là các thông tin nên cung cấp cho nhà sản xuất ngay từ giai đoạn xin báo giá.

Quy trình thi công hố thu nước mưa

Một quy trình cơ bản thường gồm:

1. Kiểm tra bản vẽ và định vị tim hố, cao độ đáy, cao độ hoàn thiện và hướng đấu nối.
2. Khảo sát công trình ngầm hiện hữu trước khi đào.
3. Đào hố móng và thực hiện biện pháp chống sạt lở, thoát nước thi công khi cần.
4. Chuẩn bị nền móng hoặc lớp đệm theo hồ sơ thiết kế.
5. Lắp cấu kiện đúc sẵn hoặc thi công thân hố tại chỗ.
6. Đấu nối đường ống, xử lý mối nối và vị trí xuyên thành.
7. Lắp khung, nắp hoặc song chắn rác đúng cao độ.
8. Lấp trả từng lớp, đầm chặt theo yêu cầu kỹ thuật.
9. Kiểm tra cao độ, độ ổn định, khả năng thoát nước và vệ sinh trước nghiệm thu.

Trong mạng lưới thoát nước bằng cống bê tông, nhà thầu có thể tham khảo nội dung về cống rung ép để hiểu sự khác biệt giữa các công nghệ sản xuất trước khi lựa chọn.

Những lỗi thường gặp khi thiết kế và thi công

• Đặt cửa thu không đúng điểm trũng, khiến nước chảy vòng qua hoặc đọng trước miệng thu.
• Song chắn có tiết diện thu nước không phù hợp hoặc nhanh bị rác che kín.
• Chọn nắp không đúng tải trọng khai thác.
• Cao độ ống vào, ống ra hoặc đáy hố không đúng bản vẽ.
• Mối nối giữa ống và thành hố bị hở, gây thấm nước hoặc xói đất.
• Nền móng không ổn định, lấp trả không đạt yêu cầu dẫn đến lún lệch.
• Không bố trí không gian tiếp cận để vệ sinh, nạo vét.
• Chọn kích thước chỉ theo giá mà không xét lưu lượng và điều kiện vận hành.
• Đưa hố vào sử dụng khi chưa thu dọn vữa, đất và rác thi công.

Sai số cao độ vài vị trí trong cùng tuyến có thể làm giảm đáng kể khả năng thu nước, ngay cả khi thân hố và đường cống vẫn còn nguyên vẹn.

Bảo trì hố thu nước mưa như thế nào?

Hố thu cần được kiểm tra định kỳ và tăng tần suất kiểm tra trước mùa mưa hoặc sau các trận mưa lớn. Công việc bảo trì thường gồm:

• Thu gom rác trên song chắn.
• Nạo vét bùn, cát và vật liệu lắng trong đáy hố.
• Kiểm tra nắp, khung, song chắn và liên kết.
• Quan sát vết nứt, lún, xô lệch hoặc thấm qua thành hố.
• Kiểm tra đường ống đấu nối khi nước rút chậm.
• Thay thế bộ phận hư hỏng theo đánh giá kỹ thuật.

Không nên chờ đến khi xảy ra ngập mới vệ sinh. Tại khu vực có nhiều cây xanh, đất cát hoặc hoạt động xây dựng, rác và bùn có thể tích tụ nhanh hơn nên lịch bảo trì cần được điều chỉnh theo thực tế.

Những yếu tố ảnh hưởng đến báo giá hố thu nước mưa

Giá không chỉ phụ thuộc vào kích thước. Nhà cung cấp cần xem xét:

Để nhận báo giá có cơ sở, khách hàng nên gửi bản vẽ, bảng thống kê cấu kiện, số lượng, địa điểm công trình và tiến độ dự kiến.

Giải pháp cấu kiện thoát nước tại Thành An Phú Yên

Website Nhà máy Sản xuất VLXD Thành An Phú Yên hiện giới thiệu các sản phẩm hạ tầng như hố ga bê tông, rãnh thoát nước, tấm đan, cống tròn, cống hộp và các cấu kiện liên quan.

Đối với dự án tại Phú Yên, Tuy Hòa, khu vực Nam Trung Bộ hoặc Tây Nguyên, việc lựa chọn cấu kiện cần đồng thời xét khối lượng, khoảng cách vận chuyển, đường vào công trình, phương án cẩu hạ và tiến độ thi công.

Khách hàng có thể tham khảo thêm danh mục vật liệu xây dựng và cung cấp hồ sơ thiết kế để nhà máy kiểm tra khả năng đáp ứng. Quy cách, tiêu chuẩn, thời gian giao và phạm vi vận chuyển cần được xác nhận cụ thể theo từng đơn hàng.

Câu hỏi thường gặp về hố thu nước mưa

Hố thu nước mưa có phải là hố ga không?

Đây là một loại công trình thường được gọi chung là hố ga, nhưng chức năng chính là thu nước trên bề mặt. Hố ga kiểm tra lại chủ yếu phục vụ tiếp cận, kết nối và bảo trì đường cống.

Nên dùng hố đổ tại chỗ hay hố bê tông đúc sẵn?

Lựa chọn phụ thuộc vào bản vẽ, số lượng, điều kiện vận chuyển, mặt bằng thi công và tiến độ. Hố đúc sẵn phù hợp khi quy cách có thể tiêu chuẩn hóa và công trường có điều kiện cẩu lắp.

Kích thước hố thu nước mưa bao nhiêu là phù hợp?

Không có một kích thước dùng chung cho mọi công trình. Kích thước phải dựa trên lưu lượng, cấu tạo cửa thu, đường kính cống, tải trọng và hồ sơ thiết kế.

Có thể đặt sản xuất theo bản vẽ riêng không?

Khả năng sản xuất cần được nhà máy kiểm tra dựa trên bản vẽ, kích thước, kết cấu, số lượng và yêu cầu kỹ thuật. Khách hàng không nên đặt hàng chỉ dựa trên tên gọi sản phẩm.

Cần cung cấp gì để nhận báo giá?

Cần cung cấp loại cấu kiện, bản vẽ hoặc quy cách, số lượng, phụ kiện đi kèm, địa điểm giao hàng, đường vào công trình và thời gian dự kiến cần hàng.

Bao lâu nên vệ sinh hố thu một lần?

Tần suất phụ thuộc lượng rác, bùn cát và điều kiện khu vực. Nên kiểm tra trước mùa mưa, sau mưa lớn và khi phát hiện nước rút chậm hoặc có hiện tượng đọng nước.

Hố thu nước mưa chỉ phát huy hiệu quả khi được lựa chọn đúng vị trí, đúng khả năng tiếp nhận, đúng tải trọng và kết nối đồng bộ với toàn mạng lưới thoát nước. Chủ đầu tư và nhà thầu cần căn cứ hồ sơ thiết kế thay vì sử dụng một kích thước hoặc cấu tạo cố định cho mọi công trình.
