Cọc bê tông ly tâm: báo giá, tiêu chuẩn, thi công

Trong các công trình có tải trọng lớn hoặc nền đất yếu, lựa chọn giải pháp móng phù hợp ảnh hưởng trực tiếp đến độ ổn định, tiến độ và tổng chi phí xây dựng. Cọc bê tông ly tâm dự ứng lực là một trong những loại cọc đúc sẵn được sử dụng phổ biến cho nhà cao tầng, nhà xưởng, cầu đường, cảng, công trình công nghiệp và hạ tầng kỹ thuật.

Tuy nhiên, không phải dự án nào cũng sử dụng cùng một loại cọc. Đường kính, chiều dài, cấp tải, loại PC hay PHC phải được xác định từ hồ sơ khảo sát địa chất, tải trọng công trình và biện pháp thi công. Bài viết dưới đây giúp chủ đầu tư, kỹ sư và nhà thầu hiểu đúng về cấu tạo, ưu điểm, giới hạn và cách lựa chọn cọc bê tông ly tâm.

Tóm tắt nhanh

Cọc bê tông ly tâm là cấu kiện móng dạng ống tròn rỗng, được tạo hình bằng phương pháp quay ly tâm và thường sử dụng cốt thép dự ứng lực. Sản phẩm có khả năng chịu nén và kháng uốn tốt, chất lượng sản xuất dễ kiểm soát, thi công nhanh nhưng cần được thiết kế theo địa chất, tải trọng và điều kiện vận chuyển thực tế.

Cọc bê tông ly tâm là gì?

Cọc bê tông ly tâm dự ứng lực là cấu kiện bê tông đúc sẵn có tiết diện tròn, phần giữa rỗng, được tạo hình bằng cách quay khuôn ở tốc độ phù hợp. Lực ly tâm làm hỗn hợp bê tông phân bố và đầm chặt về phía thành khuôn, hình thành thân cọc có độ đặc chắc và tiết diện tương đối đồng đều.

Trước khi bê tông đạt cường độ thiết kế, cốt thép chủ được căng để tạo ứng lực trước. Khi lực căng được truyền vào bê tông, thân cọc hình thành trạng thái nén trước, góp phần hạn chế nứt khi vận chuyển, cẩu lắp, đóng hoặc ép cọc.

Theo TCVN 7888:2014, tiêu chuẩn này áp dụng cho cọc bê tông ứng lực trước được sản xuất bằng phương pháp quay ly tâm. Tiêu chuẩn phân loại các sản phẩm thành PC, PHC và cọc thân đốt cường độ cao NPH.

Cọc ly tâm khác với cọc cừ bê tông dự ứng lực và cọc ván BTCT dự ứng lực. Cọc ly tâm chủ yếu làm việc theo phương đứng để truyền tải trọng xuống nền đất; cọc ván hoặc cọc cừ thường được bố trí liên tục để tạo tường chắn, kè, bảo vệ bờ và chống sạt lở.

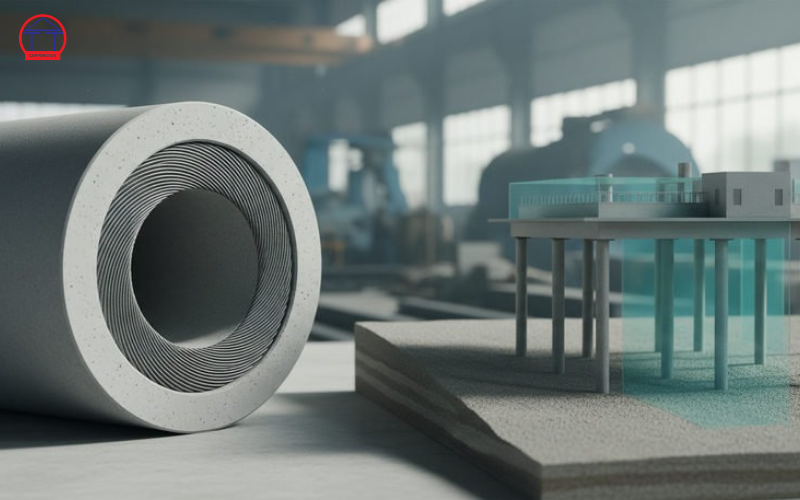

Cấu tạo của cọc bê tông ly tâm

Một sản phẩm hoàn chỉnh thường gồm các bộ phận chính sau:

• Thân bê tông dạng ống tròn: Được tạo hình bằng công nghệ quay ly tâm, có khoang rỗng chạy dọc thân cọc.
• Cốt thép dự ứng lực: Bố trí theo chiều dọc, được căng trước nhằm tạo ứng suất nén trong bê tông.
• Cốt thép đai hoặc thép xoắn: Giữ ổn định hệ cốt thép, hỗ trợ khả năng làm việc của thân cọc.
• Mặt bích và măng xông đầu cọc: Phục vụ định vị cốt thép, liên kết hoặc nối các đoạn cọc.
• Mũi cọc: Có thể được cấu tạo theo giải pháp thiết kế và điều kiện địa chất cụ thể.

Đường kính, chiều dày thành, chiều dài đốt cọc, bố trí thép và chi tiết đầu nối không được lựa chọn theo kinh nghiệm đơn thuần. Các thông số phải phù hợp với hồ sơ thiết kế và tiêu chuẩn áp dụng cho dự án.

Phân biệt cọc PC và cọc PHC

Hai loại thường gặp nhất là PC và PHC. Điểm khác biệt quan trọng nằm ở cường độ bê tông và khả năng đáp ứng yêu cầu chịu lực.

Các mức cường độ trên là định nghĩa phân loại sản phẩm của tiêu chuẩn, không phải tải trọng cho phép của một cây cọc cụ thể.

Không nên kết luận PHC luôn là phương án tối ưu hơn PC. Việc lựa chọn cần dựa trên tải trọng thiết kế, chiều sâu tầng đất chịu lực, lực ép hoặc năng lượng đóng, điều kiện vận chuyển và bài toán hiệu quả kinh tế của toàn bộ móng.

Ưu điểm của cọc bê tông ly tâm dự ứng lực

Khả năng chịu lực và kháng uốn tốt

Ứng lực nén trước giúp thân cọc hạn chế phát sinh vết nứt khi chịu uốn trong quá trình cẩu, vận chuyển và hạ cọc. Tiết diện tròn cũng giúp cấu kiện làm việc tương đối đồng đều theo các phương.

Chất lượng dễ kiểm soát

Cọc được sản xuất trong nhà máy nên nguyên vật liệu, cấp phối, lực căng thép, chế độ quay, dưỡng hộ, kích thước và chất lượng bề mặt có thể được kiểm soát theo quy trình. Đây là lợi thế đáng kể so với các cấu kiện phải đổ hoàn toàn tại công trường.

Thi công móng nhanh

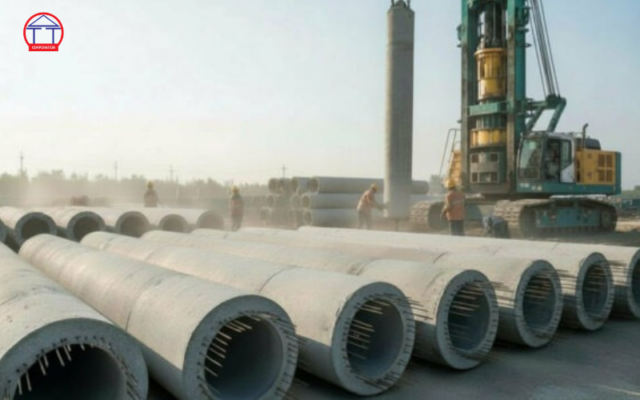

Sản phẩm được chế tạo sẵn, vận chuyển đến công trường và hạ bằng phương pháp ép hoặc đóng phù hợp. Công trường giảm được một phần công tác cốp pha, gia công cốt thép và chờ bê tông đạt cường độ.

Tiết kiệm vật liệu

Tiết diện rỗng làm giảm khối lượng bản thân so với cấu kiện đặc có cùng đường kính ngoài. Công nghệ dự ứng lực cho phép sử dụng hiệu quả hơn khả năng chịu lực của bê tông và cốt thép.

Phù hợp nhiều nhóm công trình

Cọc có thể được tổ hợp từ nhiều đoạn để đạt chiều sâu thiết kế, thuận lợi cho các dự án dân dụng, công nghiệp, giao thông và hạ tầng. Một số nhà sản xuất cung cấp nhiều đường kính và cấp tải khác nhau, nhưng quy cách thực tế của Thành An Phú Yên cần đối chiếu catalogue hoặc hồ sơ kỹ thuật đã được doanh nghiệp xác nhận.

Những giới hạn cần xem xét

Cọc ly tâm không phải giải pháp phù hợp trong mọi điều kiện. Chủ đầu tư và đơn vị thiết kế cần lưu ý:

• Chiều dài mỗi đốt bị giới hạn bởi khuôn, phương tiện vận chuyển và đường vào công trình.
• Cọc có thể nứt hoặc sứt đầu nếu kê đỡ, cẩu hoặc hạ cọc không đúng vị trí.
• Việc nối cọc phải bảo đảm đồng tâm, đúng chi tiết thiết kế và quy trình hàn hoặc liên kết.
• Thi công bằng búa đóng có thể gây rung và tiếng ồn, cần đánh giá ảnh hưởng đến công trình lân cận.
• Phương pháp ép cần máy có năng lực phù hợp và mặt bằng đủ ổn định.
• Khả năng hạ qua lớp đất chặt, cuội sỏi hoặc vật cản phải được đánh giá từ khảo sát địa chất.
• Không được sử dụng tải trọng giới thiệu trong catalogue thay cho kết quả tính toán thiết kế móng.

Cọc bê tông ly tâm được dùng cho công trình nào?

Sản phẩm có thể được xem xét trong các nhóm công trình sau:

• Móng nhà cao tầng, chung cư và công trình thương mại;
• Nhà máy, nhà kho, kết cấu công nghiệp;
• Trụ cầu, đường dẫn và công trình giao thông;
• Cảng, bến, kho bãi và công trình ven biển;
• Trạm điện, công trình năng lượng;
• Bể chứa, silo và kết cấu có tải trọng tập trung;
• Hạ tầng đô thị và công trình kỹ thuật.

Tại Phú Yên, khu vực Nam Trung Bộ và Tây Nguyên, bài toán lựa chọn cọc còn liên quan đến cự ly vận chuyển, địa hình đường vào, điều kiện nền đất, tải trọng thiết bị và tiến độ giao theo từng đợt. Nhà thầu nên cung cấp đầy đủ vị trí công trình để nhà sản xuất kiểm tra khả năng vận chuyển trước khi chốt phương án.

Quy trình sản xuất cọc ly tâm cơ bản

Một quy trình sản xuất thường trải qua các bước:

1. Kiểm tra nguyên vật liệu: Xi măng, cốt liệu, nước, phụ gia và thép dự ứng lực được kiểm soát theo yêu cầu kỹ thuật.
2. Gia công lồng thép: Cốt thép chủ, thép đai và chi tiết đầu cọc được lắp đúng bản vẽ.
3. Lắp lồng thép vào khuôn: Kiểm tra vị trí, độ đồng tâm và chi tiết liên kết.
4. Căng thép dự ứng lực: Lực căng phải được theo dõi theo quy trình sản xuất.
5. Cấp bê tông và quay ly tâm: Hỗn hợp bê tông phân bố quanh thành khuôn, tạo tiết diện ống.
6. Dưỡng hộ: Sản phẩm được dưỡng hộ theo chế độ công nghệ phù hợp để phát triển cường độ.
7. Tháo khuôn và kiểm tra: Kiểm tra ngoại quan, kích thước, cường độ và các chỉ tiêu cần thiết.

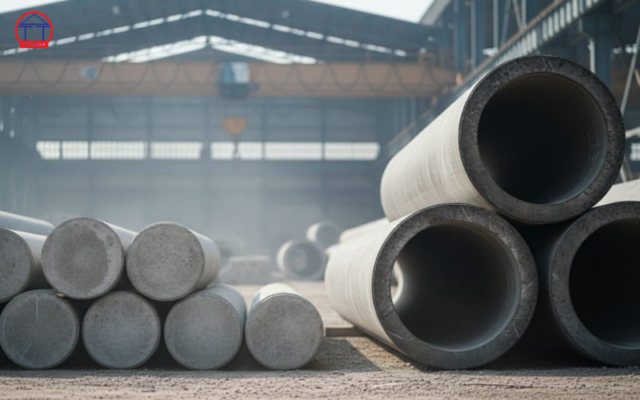

8. Đánh dấu, lưu kho và xuất xưởng: Cọc được kê đúng vị trí và quản lý theo lô.

TCVN 7888:2014 cũng nhận diện các khuyết tật ngoại quan như tróc mặt, rỗ tổ ong và xì mép. Vì vậy, kiểm tra ngoại quan chỉ là một phần; hồ sơ chất lượng và kết quả thử nghiệm của lô hàng vẫn rất quan trọng.

Cách lựa chọn cọc bê tông ly tâm phù hợp

Căn cứ khảo sát địa chất

Hồ sơ khảo sát cần thể hiện chiều dày các lớp đất, chỉ tiêu cơ lý, mực nước ngầm và chiều sâu dự kiến của tầng chịu lực. Nếu dữ liệu địa chất không đầy đủ, việc chọn chiều dài hoặc khả năng chịu tải của cọc dễ sai lệch.

Xác định tải trọng công trình

Đơn vị thiết kế phải xác định tải truyền xuống từng đài cọc, số lượng cọc, khoảng cách cọc và tải trọng tính toán. Không chọn đường kính chỉ theo số tầng hoặc loại công trình.

Kiểm tra điều kiện thi công

Cần đánh giá diện tích mặt bằng, đường vận chuyển, bán kính quay xe, vị trí cẩu, chiều cao hạn chế và khả năng bố trí máy ép hoặc búa đóng.

Yêu cầu hồ sơ sản phẩm

Trước khi đặt hàng, nên thống nhất:

• Loại cọc PC hay PHC;
• Đường kính ngoài và chiều dày thành;
• Chiều dài từng đoạn;
• Cấp tải hoặc cấp cọc;
• Chi tiết mũi và đầu nối;
• Tiêu chuẩn áp dụng;
• Số lượng, tiến độ và thứ tự giao;
• Hồ sơ chất lượng cần bàn giao.

Nếu công trình sử dụng nhiều sản phẩm đúc sẵn, chủ đầu tư có thể tham khảo thêm danh mục cấu kiện BTCT đúc sẵn để đồng bộ kế hoạch cung ứng.

Giá cọc bê tông ly tâm phụ thuộc yếu tố nào?

Báo giá không chỉ phụ thuộc vào đường kính cọc. Những yếu tố chính gồm:

• Loại PC, PHC hoặc quy cách theo thiết kế;
• Đường kính, chiều dày và chiều dài từng đoạn;
• Cấp cọc, bố trí thép và chi tiết mũi;
• Tổng số lượng hoặc tổng mét dài;
• Yêu cầu kiểm tra và hồ sơ nghiệm thu;
• Cự ly vận chuyển, loại xe và điều kiện đường vào;
• Tiến độ giao hàng;
• Yêu cầu bốc dỡ hoặc hỗ trợ kỹ thuật.

Do đó, không nên so sánh hai báo giá chỉ dựa trên đơn giá một mét dài khi quy cách, cấp tải, hồ sơ chất lượng và điều kiện giao nhận khác nhau.

Tiêu chí chọn nhà cung cấp

Một nhà cung cấp phù hợp cần có khả năng làm rõ tiêu chuẩn áp dụng, quy cách sản phẩm, quy trình kiểm soát chất lượng và hồ sơ xuất xưởng. Khách hàng nên kiểm tra năng lực sản xuất thực tế, nguồn nguyên vật liệu, phòng thí nghiệm hoặc đơn vị thử nghiệm, phương án lưu kho và vận chuyển.

Website Thành An Phú Yên hiện đã công bố nhóm vật liệu xây dựng, trang sản phẩm cọc bê tông ly tâm dự ứng lực và thông tin về nhà máy sản xuất bê tông cốt thép. Quy cách, tiêu chuẩn, năng lực cung ứng và lịch giao của từng đơn hàng cần được xác nhận bằng hồ sơ kỹ thuật và báo giá chính thức.
