Cọc vuông bê tông là gì? Cấu tạo và cách lựa chọn

Cọc vuông bê tông là giải pháp móng sâu được sử dụng trong nhà ở, nhà xưởng, công trình dân dụng, công nghiệp và hạ tầng. Cọc có nhiệm vụ truyền tải trọng từ công trình qua các lớp đất yếu phía trên xuống lớp đất có khả năng chịu lực tốt hơn, đồng thời hạn chế lún và chênh lệch lún.

Tuy nhiên, không thể chỉ dựa vào số tầng của công trình để lựa chọn cọc 200×200, 250×250 hay 300×300 mm. Tiết diện, chiều dài, cốt thép, cấp độ bền bê tông, sức chịu tải và phương pháp hạ cọc phải được xác định từ hồ sơ khảo sát địa chất, tải trọng công trình và thiết kế móng. Bài viết dưới đây giúp chủ đầu tư, kỹ sư và nhà thầu hiểu đúng về sản phẩm trước khi đặt hàng hoặc yêu cầu báo giá.

Tóm tắt nhanh: Cọc vuông bê tông là cấu kiện bê tông cốt thép đúc sẵn có tiết diện hình vuông, được đóng hoặc ép xuống nền đất để truyền tải trọng công trình. Các kích thước thường gặp trên thị trường gồm 200×200, 250×250, 300×300, 350×350 và 400×400 mm. Quy cách cuối cùng phải tuân theo hồ sơ thiết kế, không lựa chọn chỉ dựa vào giá hoặc kinh nghiệm truyền miệng.

Cọc vuông bê tông là gì?

Cọc vuông bê tông cốt thép là cấu kiện móng đúc sẵn có tiết diện ngang hình vuông, gồm bê tông kết hợp với hệ thống cốt thép chịu lực. Sản phẩm được chế tạo theo chiều dài thiết kế, bảo dưỡng, kiểm tra tại nơi sản xuất rồi vận chuyển đến công trình để đóng hoặc ép xuống đất.

Khi làm việc, cọc truyền tải trọng xuống nền thông qua hai cơ chế chính:

• Sức kháng mũi: Phản lực của lớp đất dưới mũi cọc;
• Ma sát thành: Lực ma sát giữa bề mặt thân cọc và các lớp đất xung quanh.

Tỷ lệ đóng góp của từng cơ chế phụ thuộc vào địa chất, chiều dài cọc, tiết diện và độ sâu hạ cọc. Vì vậy, cùng một loại cọc nhưng sức chịu tải tại hai công trình có thể khác nhau đáng kể.

Cọc vuông thuộc nhóm cấu kiện BTCT đúc sẵn, giúp giảm khối lượng đổ bê tông trực tiếp tại công trường và tạo điều kiện kiểm tra sản phẩm trước khi thi công.

Cấu tạo của cọc vuông bê tông cốt thép

Một sản phẩm hoàn chỉnh thường có thân cọc, cốt thép chủ, cốt đai, đầu cọc, mũi cọc và chi tiết nối nếu được chia thành nhiều đoạn.

Bê tông thân cọc

Bê tông tạo tiết diện chịu nén, bảo vệ cốt thép và phối hợp với cốt thép để chịu uốn trong quá trình vận chuyển, nâng hạ và ép cọc. Cấp độ bền, thành phần cấp phối, chiều dày lớp bảo vệ và yêu cầu môi trường phải tuân theo thiết kế.

Không nên mặc định mọi cọc vuông đều sử dụng cùng một mác bê tông. Mác hoặc cấp độ bền phải được nhà sản xuất xác nhận bằng hồ sơ cấp phối, kết quả thí nghiệm và phiếu chất lượng của lô sản phẩm.

Cốt thép chủ và cốt đai

Cốt thép chủ được bố trí dọc theo thân cọc để chịu kéo, chịu uốn và hỗ trợ cấu kiện trong quá trình thi công. Cốt đai giữ ổn định cốt thép dọc, hạn chế nứt xiên và tăng khả năng chịu lực cục bộ.

Số lượng, đường kính, chủng loại và vị trí cốt thép phải đúng bản vẽ. Không thể đánh giá chất lượng cọc chỉ bằng kích thước bên ngoài, bởi hai sản phẩm có cùng tiết diện vẫn có thể khác nhau về cấu tạo cốt thép và năng lực chịu tải.

Đầu cọc, mũi cọc và mối nối

Đầu cọc là nơi tiếp nhận lực từ máy ép hoặc búa đóng nên cần được gia cường theo thiết kế. Mũi cọc hỗ trợ quá trình xuyên qua nền đất. Với cọc chia đoạn, hai đầu có thể bố trí bản mã hoặc chi tiết liên kết để hàn nối tại công trường.

Mối nối phải đảm bảo đồng trục, truyền lực và hạn chế sai lệch hướng cọc. Chất lượng hàn, kích thước bản mã và thời gian kiểm tra mối nối cần được quy định trong biện pháp thi công.

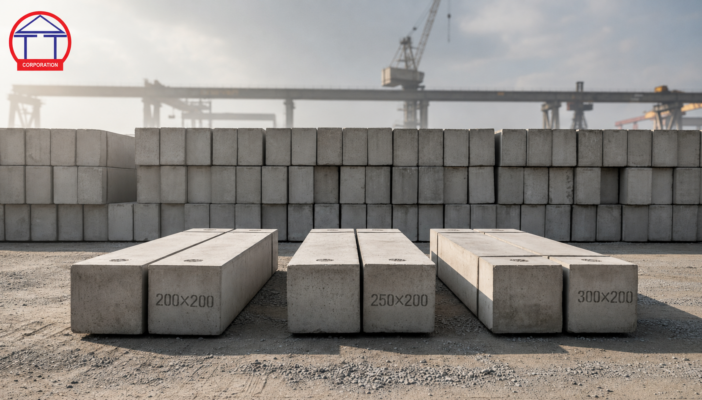

Các kích thước cọc vuông thường gặp

Cọc vuông bê tông kích thước từ 200×200 đến 400×400 mm. Đây là danh mục tham khảo trên thị trường, không phải bảng quy cách mặc định của Nhà máy Sản xuất VLXD Thành An Phú Yên.

Bảng trên chỉ thể hiện định hướng sử dụng, không thay thế kết quả tính toán của đơn vị tư vấn. Khả năng chịu tải không được xác định duy nhất bằng tiết diện; còn phụ thuộc chiều dài, vật liệu, cốt thép và điều kiện nền đất.

Chiều dài mỗi đoạn cọc được lựa chọn dựa trên độ sâu lớp đất chịu lực, khả năng vận chuyển, không gian dựng cọc và hành trình máy ép. Khi cần chiều sâu lớn hơn chiều dài một đoạn, cọc có thể được nối theo thiết kế.

Ưu điểm của cọc vuông bê tông

Hình dạng đơn giản, thuận lợi sản xuất

Tiết diện vuông tạo điều kiện chế tạo bằng khuôn, bố trí cốt thép và kiểm tra kích thước. Sản phẩm được đúc trước nên nhà thầu có thể chuẩn bị cọc song song với các công việc tại công trường.

Kiểm tra được trước khi hạ cọc

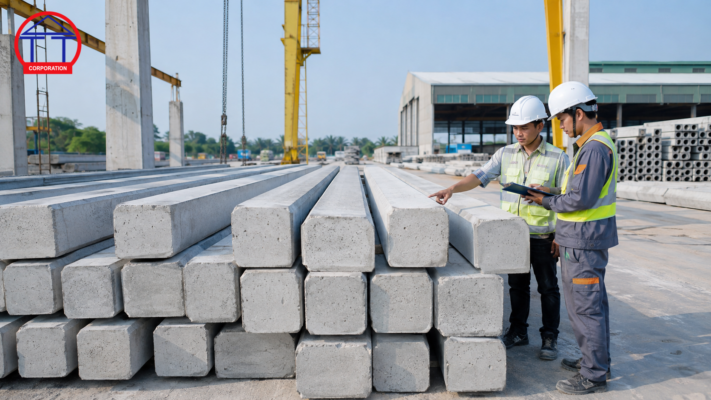

Cọc có thể được kiểm tra về kích thước, ngoại quan, vị trí chi tiết liên kết và hồ sơ chất lượng trước khi đưa vào sử dụng. Những cấu kiện nứt, cong, sứt đầu hoặc sai quy cách có thể được phát hiện trước khi ép.

Phù hợp nhiều quy mô công trình

Cọc vuông được sử dụng cho nhà ở, nhà phố, trường học, nhà xưởng, kho, công trình thương mại và một số hạng mục hạ tầng. Nhiều tiết diện giúp đơn vị thiết kế lựa chọn phương án phù hợp với tải trọng.

Thi công bằng ép tĩnh giúp theo dõi lực ép

Trong quá trình ép, thiết bị cho phép ghi nhận lực ép và chiều sâu theo từng đoạn. Dữ liệu này hỗ trợ kỹ sư đánh giá diễn biến hạ cọc, nhưng lực ép không được tự động coi là sức chịu tải sử dụng của cọc nếu chưa được thiết kế và kiểm chứng theo quy định.

Giới hạn cần tính đến

Cọc vuông có tự trọng lớn, đòi hỏi phương tiện vận chuyển, thiết bị nâng và mặt bằng tập kết phù hợp. Cấu kiện cũng có thể bị nứt do kê xếp sai vị trí, nâng không đúng điểm hoặc chịu va đập trong vận chuyển.

Tại khu vực dân cư đông, mặt bằng hẹp hoặc gần công trình hiện hữu, cần đánh giá:

• Kích thước và tải trọng của máy ép;
• Khả năng đưa cọc vào công trường;
• Không gian dựng cọc;
• Nguồn đối trọng hoặc giải pháp ép neo;
• Ảnh hưởng đến móng, tường và đường ống lân cận;
• Tiếng ồn, rung chấn và an toàn thi công.

Nếu lớp đất có sỏi, cuội, đất chặt hoặc vật cản, cọc có thể khó xuyên xuống cao độ dự kiến. Nhà thầu không nên tăng lực ép vượt giới hạn thiết kế để cố đưa cọc xuống sâu hơn.

Cọc vuông bê tông được dùng cho công trình nào?

Nhà ở và công trình dân dụng

Cọc vuông thường được xem xét khi lớp đất mặt yếu hoặc tải trọng công trình không phù hợp với móng nông. Với nhà phố, lựa chọn phương pháp ép còn phụ thuộc khoảng cách đến nhà liền kề và diện tích mặt bằng.

Nhà xưởng và công trình công nghiệp

Nhà xưởng có thể xuất hiện tải trọng lớn tại chân cột, tải thiết bị hoặc yêu cầu kiểm soát lún nghiêm ngặt. Thiết kế phải xác định số lượng cọc trong đài, khoảng cách giữa các cọc và sự làm việc của nhóm cọc.

Công trình hạ tầng

Cọc vuông có thể được sử dụng cho các hạng mục cầu nhỏ, cống, tường chắn hoặc công trình phụ trợ khi hồ sơ thiết kế quy định. Với hạng mục kè hoặc tường chắn liên tục, có thể cần đánh giá thêm giải pháp cọc cừ bê tông dự ứng lực thay vì sử dụng cọc vuông độc lập.

Cách lựa chọn cọc vuông bê tông phù hợp

Lựa chọn cọc phải bắt đầu từ khảo sát địa chất và tải trọng thiết kế. Quy trình xem xét nên gồm các bước sau:

1. Khảo sát địa chất: Xác định chiều dày, trạng thái và chỉ tiêu cơ lý của từng lớp đất; kiểm tra mực nước dưới đất.
2. Tổng hợp tải trọng: Xác định tải trọng từ cột, tường, sàn, thiết bị và các tác động liên quan.
3. Tính sức chịu tải: Kiểm tra sức chịu tải theo vật liệu cọc và theo nền đất.
4. Chọn tiết diện: Xác định kích thước, cốt thép và cấp độ bền bê tông.
5. Xác định chiều dài: Dự kiến cao độ mũi, số đoạn và cấu tạo mối nối.
6. Kiểm tra thi công: Lựa chọn máy ép, lực ép, đối trọng và trình tự ép.
7. Thí nghiệm nếu được yêu cầu: Thực hiện nén tĩnh, kiểm tra động hoặc phương pháp phù hợp theo hồ sơ dự án.

Người mua không nên đặt cọc chỉ bằng câu hỏi “nhà bao nhiêu tầng”. Số tầng không thể thay thế tải trọng thực tế và kết quả khảo sát nền đất.

Quy trình sản xuất và kiểm soát chất lượng

Tại một nhà máy sản xuất cấu kiện BTCT đúc sẵn, quy trình cơ bản có thể bao gồm:

• Kiểm tra vật liệu đầu vào;

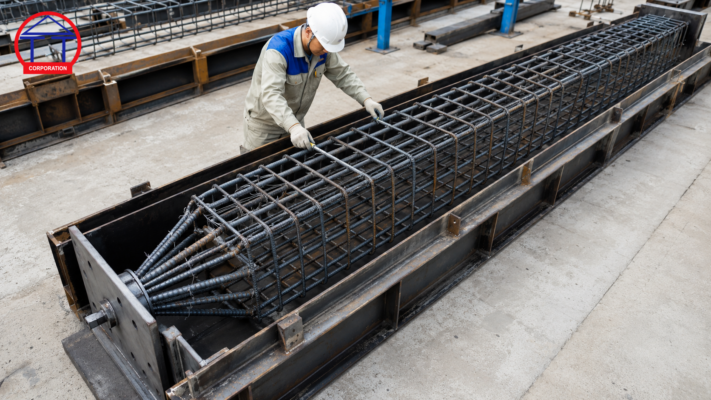

• Gia công và lắp dựng lồng thép;
• Chuẩn bị khuôn, bản mã và chi tiết chờ;
• Trộn, đổ và đầm bê tông;
• Bảo dưỡng theo quy trình;
• Tháo khuôn khi đạt điều kiện;
• Kiểm tra ngoại quan, kích thước và nhận diện lô;
• Lưu hồ sơ chất lượng trước khi xuất xưởng.

Đối với cọc bê tông cốt thép ứng lực trước, TCVN 9114:2019 có quy định về vật liệu, bê tông, sai lệch kích thước, ngoại quan, kiểm tra chấp nhận, ghi nhãn, vận chuyển và bảo quản. Với từng dự án, danh mục tiêu chuẩn phải được đơn vị thiết kế xác định chính xác, tùy cọc sử dụng cốt thép thường hay dự ứng lực.

Khách hàng đang tìm nguồn sản phẩm trong khu vực có thể tham khảo thông tin về nhà máy sản xuất bê tông cốt thép tại Phú Yên. Các nội dung về công suất, quy cách sản xuất và phạm vi cung cấp cần được doanh nghiệp xác nhận theo từng yêu cầu.

Vận chuyển, ép và nghiệm thu cọc cần lưu ý gì?

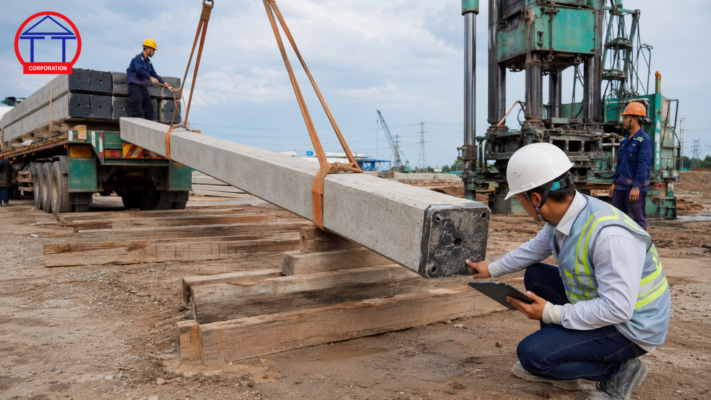

Cọc phải được kê đúng vị trí, gối kê thẳng hàng và chằng buộc chắc chắn. Khi nâng cọc, cần sử dụng đúng điểm cẩu theo thiết kế; không kéo lê hoặc thả rơi cấu kiện.

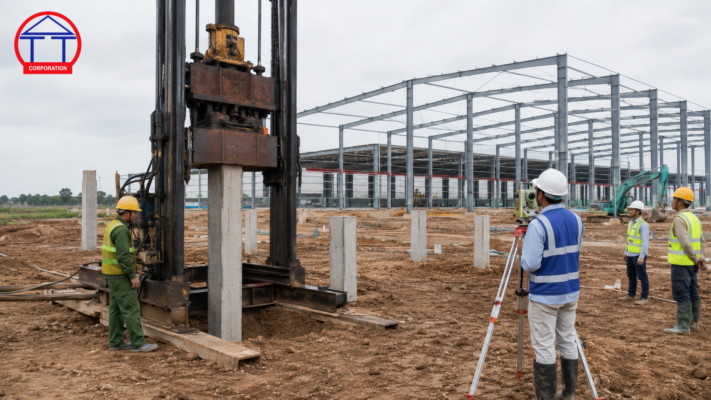

Trước khi ép, nhà thầu phải kiểm tra tim cọc, cao độ, độ thẳng đứng của giá ép và tình trạng đầu cọc. Nhật ký cần ghi nhận tối thiểu mã cọc, chiều dài từng đoạn, cao độ, lực ép, diễn biến bất thường và thông tin mối nối.

Các lỗi cần tránh gồm:

• Dùng cọc có vết nứt vượt giới hạn cho phép;
• Hàn nối khi hai đoạn chưa đồng trục;
• Ép lệch tâm làm sứt hoặc vỡ đầu cọc;
• Tăng lực ép vượt giá trị thiết kế;
• Dừng ép chỉ vì đạt độ sâu nhưng chưa thỏa điều kiện lực ép;
• Cắt đầu cọc tùy tiện, làm ảnh hưởng cốt thép neo vào đài.

Điều kiện dừng ép phải tuân theo hồ sơ thiết kế và biện pháp được phê duyệt, thường xem xét đồng thời chiều sâu và lực ép cuối cùng.

Giá cọc vuông bê tông phụ thuộc yếu tố nào?

Không nên lấy bảng giá của một doanh nghiệp khác để áp dụng trực tiếp cho Thành An Phú Yên. Báo giá thực tế phụ thuộc vào:

• Tiết diện và chiều dài cọc;
• Cấp độ bền bê tông;
• Chủng loại, đường kính và khối lượng cốt thép;
• Cấu tạo mũi cọc, đầu cọc và bản mã nối;
• Số lượng sản phẩm;
• Yêu cầu thí nghiệm và hồ sơ chất lượng;
• Tiến độ sản xuất;
• Cự ly, tuyến đường và phương tiện vận chuyển;
• Điều kiện bốc xếp tại công trường;
• Thuế và thời điểm cung cấp.

Trang Hùng Vương cũng lưu ý thiết kế riêng được báo giá riêng, giá xuất xưởng và chi phí vận chuyển cần được tách bạch. Đây là nguyên tắc người mua nên kiểm tra khi so sánh báo giá.

Tiêu chí lựa chọn nhà cung cấp cọc vuông

Người mua nên đánh giá nhà cung cấp dựa trên bằng chứng thay vì chỉ so sánh đơn giá:

• Có bản vẽ và quy cách rõ ràng;
• Có hồ sơ nguồn gốc vật liệu;
• Có kết quả kiểm tra cường độ bê tông;
• Kiểm soát được cốt thép, lớp bảo vệ và chi tiết nối;
• Sản phẩm có nhận diện lô;
• Có phương án kê xếp, vận chuyển phù hợp;
• Báo giá nêu rõ phạm vi công việc;
• Có khả năng phối hợp với tư vấn và nhà thầu thi công.

Báo giá thấp nhưng thiếu cốt thép, thiếu hồ sơ hoặc không bao gồm vận chuyển có thể làm tăng tổng chi phí và rủi ro nghiệm thu.

Câu hỏi thường gặp

Cọc vuông bê tông là giải pháp móng đúc sẵn có phạm vi ứng dụng rộng, nhưng hiệu quả chỉ được bảo đảm khi tiết diện, chiều dài, cốt thép và biện pháp ép được lựa chọn theo khảo sát địa chất và thiết kế. Chủ đầu tư nên kiểm tra đồng thời chất lượng sản phẩm, hồ sơ xuất xưởng, năng lực vận chuyển và điều kiện thi công, thay vì chỉ so sánh giá theo mét dài.

Quý khách vui lòng gửi loại sản phẩm, quy cách, khối lượng dự kiến, địa điểm công trình và thời gian cần giao hàng để Nhà máy Sản xuất VLXD Thành An Phú Yên tư vấn phương án phù hợp và lập báo giá.
