Sự xuất hiện của cao tốc, quốc lộ, đường vành đai hay các tuyến giao thông có nền đường đắp cao có thể làm chia cắt đường đi lại, khu sản xuất và khu dân cư hai bên tuyến. Cống chui dân sinh được bố trí nhằm duy trì khả năng kết nối đó mà không để người và phương tiện phải giao cắt trực tiếp với dòng xe trên tuyến chính.
Đây không đơn thuần là một “ống cống lớn”, mà là hạng mục giao thông cần tính đồng thời khả năng chịu lực, kích thước thông xe, thoát nước, nền móng và điều kiện khai thác thực tế. Tại nhiều dự án giao thông hiện nay, hầm chui dân sinh, cống hộp và cống lắp ghép đều là những hạng mục quan trọng được triển khai song song với nền đường và cầu.
Cống chui dân sinh là gì?

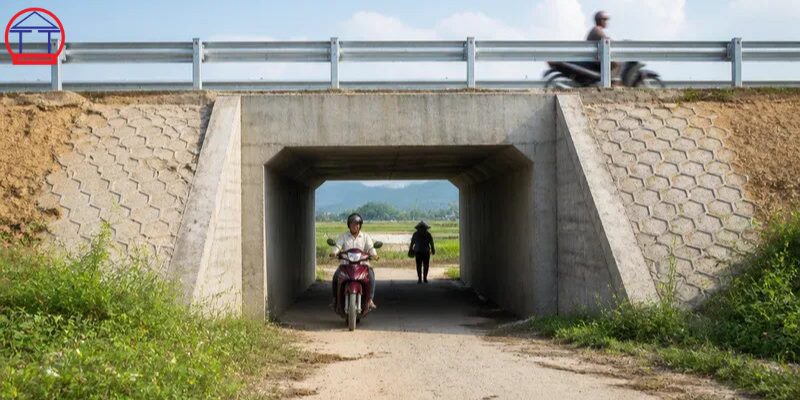

Cống chui dân sinh là công trình bố trí phía dưới nền đường hoặc tuyến giao thông chính, tạo lối đi xuyên qua tuyến cho người dân, xe máy, ô tô hoặc phương tiện sản xuất tùy theo quy mô thiết kế.
Hạng mục này thường gặp tại:
- Đường cao tốc.
- Quốc lộ và tỉnh lộ.
- Đường có nền đắp cao.
- Tuyến đường chia cắt khu dân cư.
- Khu vực có đường sản xuất nông nghiệp.
- Đường kết nối giữa các thôn, xã hoặc khu sản xuất.
Mục tiêu quan trọng nhất là duy trì kết nối giao thông dân sinh nhưng hạn chế phát sinh điểm giao cắt trực tiếp với tuyến chính.
Thực tế tại các dự án lớn cho thấy hầm chui dân sinh được bố trí với số lượng đáng kể. Ví dụ, Bộ Xây dựng từng thông tin dự án cao tốc Tuyên Quang – Hà Giang có hàng chục hầm chui dân sinh được triển khai cùng hệ thống cống hộp và các công trình phụ trợ khác.
Cống chui dân sinh có phải cống thoát nước không?

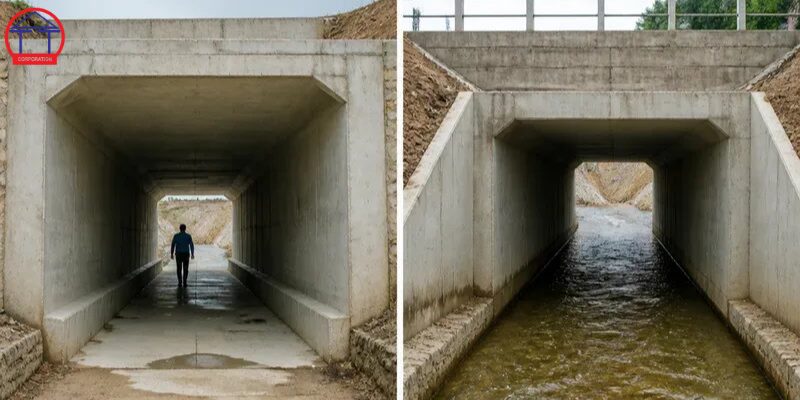

Đây là điểm rất dễ nhầm. Cống thoát nước chủ yếu phục vụ dẫn nước qua nền đường. Trong khi đó, cống hoặc hầm chui dân sinh chủ yếu phục vụ giao thông qua phía dưới tuyến đường.
Một số công trình chui dân sinh có thể sử dụng kết cấu bê tông cốt thép dạng hộp, khiến hình thức bên ngoài khá giống cống hộp kích thước lớn. Tuy nhiên, yêu cầu sử dụng khác nhau dẫn tới thiết kế cũng khác nhau.
Cống chui phải đặc biệt quan tâm đến: tĩnh không thông xe, chiều rộng lối đi, tải trọng tác dụng, mặt đường trong cống, thoát nước cửa vào – cửa ra, chiếu sáng nếu cần và an toàn cho phương tiện.
Trong hồ sơ và tiến độ của một số dự án giao thông, Bộ Xây dựng cũng phân biệt hạng mục hầm chui dân sinh, cống hộp đổ tại chỗ và cống lắp ghép, cho thấy không nên mặc định mọi cống hộp đều là cống chui dân sinh.
Cấu tạo cơ bản của cống chui dân sinh
Tùy thiết kế, địa chất và quy mô giao thông, cấu tạo có thể khác nhau. Một công trình điển hình thường gồm các bộ phận sau:Thân cống hoặc thân hầm
Đây là phần chịu tải trọng chính từ đất đắp và phương tiện chạy phía trên. Kết cấu thường sử dụng bê tông cốt thép, có thể được thi công tại chỗ hoặc sử dụng cấu kiện đúc sẵn phù hợp với hồ sơ thiết kế.
Đối với phương án lắp ghép, việc sản xuất cấu kiện tại nhà máy giúp kiểm soát hình học, cấp phối bê tông và chất lượng bề mặt tốt hơn, đồng thời giảm một phần công việc đổ bê tông trực tiếp tại công trường.
Móng cống
Móng phải truyền tải trọng xuống nền đất đồng đều và hạn chế lún lệch giữa các đốt.
Tùy điều kiện địa chất, thiết kế có thể sử dụng:
- Lớp đá dăm đệm.
- Bê tông lót.
- Móng bê tông cốt thép.
- Giải pháp xử lý nền đất yếu.
- Móng sâu trong những trường hợp đặc biệt.
Không nên lựa chọn cấu tạo móng chỉ dựa vào kích thước cống, bởi khả năng chịu tải của nền đất mới là một trong những yếu tố quyết định.
Mối nối
Với cống lắp ghép, các đốt cần được liên kết và xử lý khe nối đúng kỹ thuật nhằm hạn chế:
- Nước thấm qua khe.
- Đất cát lọt vào bên trong.
- Lún lệch.
- Sai lệch tim tuyến.
- Hư hỏng mép cấu kiện.
Đặc biệt ở khu vực nước ngầm cao hoặc thường xuyên ngập, chất lượng mối nối ảnh hưởng trực tiếp tới độ bền khai thác.
Tường đầu và tường cánh
Phần cửa cống thường được bố trí tường đầu, tường cánh hoặc kết cấu giữ đất nhằm: ổn định mái đắp, bảo vệ cửa cống và dẫn hướng phương tiện đi vào công trình an toàn hơn.
Đường dẫn hai đầu cống
Một cống có kích thước lớn nhưng đường dẫn quá hẹp, dốc hoặc cua gấp vẫn có thể gây khó khăn cho việc khai thác.
Do đó cần xem xét đồng thời:
- Bề rộng đường dân sinh.
- Bán kính quay xe.
- Độ dốc dọc.
- Tầm nhìn.
- Khả năng kết nối với đường hiện hữu.
Kích thước cống chui dân sinh bao nhiêu là phù hợp?
Không tồn tại một kích thước duy nhất áp dụng cho tất cả cống chui dân sinh. Kích thước phải được xác định dựa trên loại phương tiện cần đi qua và yêu cầu của từng dự án.
Ví dụ, lối chỉ phục vụ người đi bộ và xe máy sẽ khác hoàn toàn với tuyến phải cho phép:
- Ô tô con.
- Xe tải nhỏ.
- Máy cày.
- Máy gặt.
- Xe vận chuyển nông sản.
- Phương tiện phục vụ sản xuất.
Vì vậy, trước khi lựa chọn kích thước cần trả lời ít nhất 3 câu hỏi:
- Phương tiện lớn nhất nào cần đi qua?
- Lưu lượng phương tiện dự kiến bao nhiêu?
- Nhu cầu sử dụng có thay đổi trong tương lai hay không?
Điểm thứ ba thường bị bỏ qua. Một cống đáp ứng nhu cầu hiện tại nhưng có tĩnh không quá thấp hoặc chiều rộng quá nhỏ có thể nhanh chóng trở thành “nút thắt” khi dân cư và lượng xe tăng.
Đây cũng là lý do việc xác định quy mô đường gom và công trình kết nối dân sinh cần được xem xét đồng bộ trong quá trình phát triển hệ thống giao thông. Các tài liệu quản lý của Chính phủ đã nhiều lần đề cập đến yêu cầu quy hoạch đường gom và kết nối dân sinh phù hợp với mạng lưới giao thông.

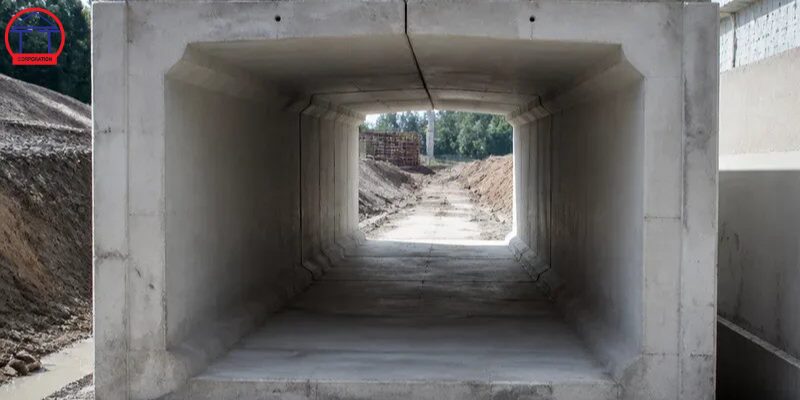

Vì sao cống hộp BTCT thường được quan tâm cho công trình chui dân sinh?
Đối với công trình có tiết diện tương đối lớn, kết cấu dạng hộp có một lợi thế rõ ràng là tận dụng không gian bên trong tốt hơn tiết diện tròn. Bề mặt đáy tương đối phẳng cũng thuận lợi cho việc hình thành mặt đường hoặc lối đi.
Các lợi thế có thể kể đến gồm:
- Khả năng chịu tải tốt: bê tông cốt thép phù hợp với công trình nằm dưới nền đường có tải trọng lớn.
- Không gian sử dụng hiệu quả: chiều rộng và chiều cao có thể thiết kế theo nhu cầu giao thông.
- Thi công lắp ghép nhanh: trong điều kiện phù hợp, cấu kiện đúc sẵn giúp giảm khối lượng cốp pha và đổ bê tông thân cống tại hiện trường.
- Độ bền cao: nếu sản xuất, lắp đặt và xử lý móng, mối nối đúng kỹ thuật, kết cấu có khả năng làm việc lâu dài.
TCVN 9116:2012 về cống hộp bê tông cốt thép vẫn nằm trong hệ thống tiêu chuẩn được cơ quan tiêu chuẩn quốc gia đưa vào kế hoạch soát xét, cho thấy đây là nhóm cấu kiện có hệ thống yêu cầu kỹ thuật riêng và cần được kiểm soát theo tiêu chuẩn, hồ sơ thiết kế áp dụng cho từng dự án.
Những sai lầm dễ gặp khi lựa chọn cống chui dân sinh
Một sai lầm phổ biến là chỉ hỏi “cống rộng bao nhiêu và giá bao nhiêu?” rồi quyết định.
Trên thực tế cần xem thêm:
- Chiều cao tĩnh không.
- Tải trọng tuyến đường phía trên.
- Chiều cao đất đắp.
- Địa chất nền.
- Mực nước ngầm.
- Loại phương tiện sử dụng.
- Điều kiện vận chuyển cấu kiện.
- Vị trí và năng lực của thiết bị cẩu.
- Giải pháp thoát nước hai đầu.
Giá cấu kiện rẻ nhưng phải xử lý lại nền móng, thay đổi kích thước hoặc bổ sung hệ thống thoát nước sau thi công có thể khiến tổng chi phí cao hơn rất nhiều. Do đó, báo giá chính xác nên được lập sau khi xác định ít nhất kích thước, số lượng, yêu cầu kỹ thuật và địa điểm giao hàng.
Thành An Phú Yên chuyên cung cấp cấu kiện bê tông cho công trình hạ tầng tại Phú Yên
Với các dự án đường giao thông, khu dân cư, khu công nghiệp và hạ tầng kỹ thuật, việc lựa chọn đúng cấu kiện ngay từ đầu giúp nhà thầu kiểm soát tiến độ, giảm phát sinh tại công trường và thuận lợi hơn khi tổ chức thi công.
Nhà máy sản xuất VLXD Thành An cung cấp vật liệu xây dựng, bê tông và các dòng cấu kiện bê tông phục vụ công trình dân dụng, giao thông và hạ tầng tại Phú Yên cũng như khu vực lân cận.
Đối với nhu cầu liên quan đến cống chui dân sinh, cống hộp bê tông, cống tròn và cấu kiện BTCT, khách hàng nên cung cấp bản vẽ hoặc các thông tin cơ bản gồm kích thước, số lượng, vị trí công trình và yêu cầu kỹ thuật. Đội ngũ Thành An Phú Yên sẽ căn cứ nhu cầu thực tế để tư vấn phương án sản xuất và cung ứng phù hợp.
Cống chui dân sinh là một mắt xích quan trọng giúp duy trì giao thông địa phương khi cao tốc, quốc lộ hoặc các tuyến đường lớn đi qua khu dân cư và khu sản xuất. Hiệu quả của công trình không chỉ phụ thuộc vào kích thước thân cống mà còn liên quan trực tiếp đến tải trọng, tĩnh không, nền móng, thoát nước, đường dẫn và nhu cầu sử dụng lâu dài. Vì vậy, thay vì chọn cấu kiện chỉ dựa trên giá hoặc một kích thước có sẵn, chủ đầu tư và nhà thầu nên đối chiếu bản vẽ thiết kế, điều kiện địa chất và phương tiện khai thác thực tế trước khi đặt sản xuất.
Để nhận tư vấn về cống bê tông, cống hộp BTCT và cấu kiện bê tông phục vụ công trình giao thông, hạ tầng tại Phú Yên, khách hàng có thể liên hệ Nhà máy sản xuất VLXD Thành An để được hỗ trợ lựa chọn phương án và báo giá theo yêu cầu công trình.
