Các dự án thoát nước có lưu lượng lớn, cống ngang đường, khu công nghiệp hay tuyến mương đô thị thường đòi hỏi tiết diện thoát nước lớn nhưng quỹ đất thi công lại hạn chế. Trong những trường hợp này, cống hộp đôi là giải pháp được sử dụng phổ biến nhờ kết cấu hai khoang, khả năng dẫn nước lớn và thuận lợi khi thi công bằng cấu kiện bê tông cốt thép đúc sẵn.
Tuy nhiên, lựa chọn cống hộp đôi không đơn giản chỉ dựa vào kích thước lòng cống. Nhà thầu và chủ đầu tư còn phải xem xét lưu lượng thiết kế, tải trọng bên trên, chiều sâu chôn cống, điều kiện nền móng, mối nối và yêu cầu chống thấm. Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn trước khi lựa chọn sản phẩm cho công trình.
Cống hộp đôi là gì?

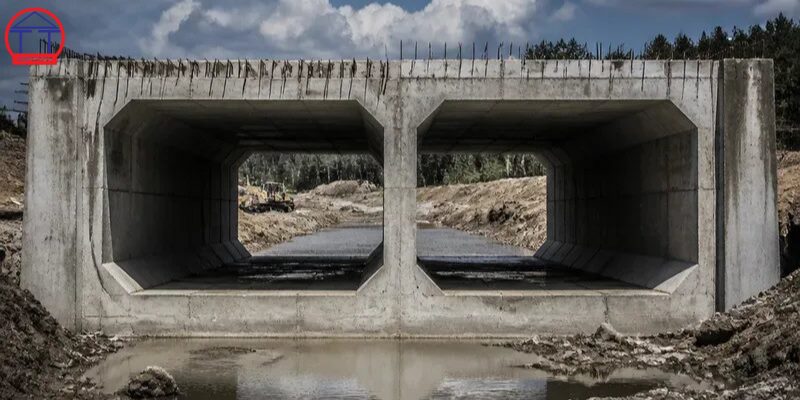

Cống hộp đôi là cấu kiện bê tông cốt thép có hai khoang thoát nước nằm song song trong cùng một kết cấu, giữa hai khoang được phân chia bằng vách bê tông cốt thép.
Theo phạm vi áp dụng của TCVN 9116:2012, cống hộp bê tông cốt thép đúc sẵn có thể được sản xuất dạng cống đơn một khoang hoặc cống đôi hai khoang, sử dụng cho đường cống ngầm, hệ thống thoát nước, dẫn nước thải không áp và một số công trình hạ tầng kỹ thuật khác.

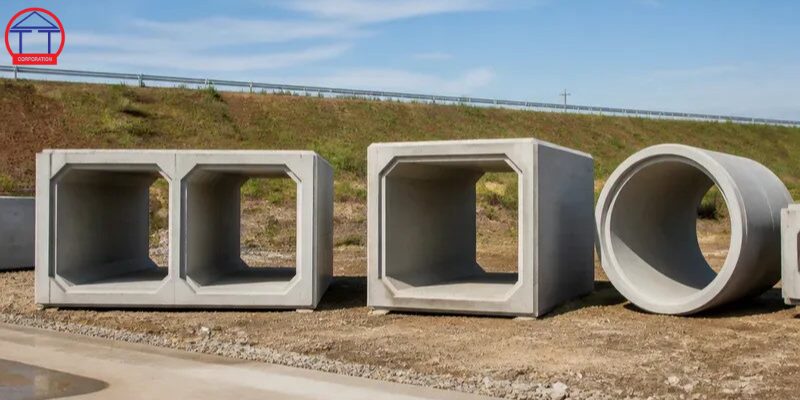

So với cống hộp đơn, thiết kế hai khoang giúp tăng tổng tiết diện dòng chảy mà không nhất thiết phải tăng quá lớn chiều cao của cấu kiện.
Cống hộp đôi đặc biệt phù hợp với những dự án cống hóa mương có lòng mương rộng và sâu, đồng thời việc sử dụng cấu kiện đúc sẵn có thể hỗ trợ rút ngắn thời gian thi công và giảm lượng nhân công tại hiện trường.
Cấu tạo của cống hộp đôi bê tông cốt thép
Một đốt cống hộp đôi điển hình gồm các bộ phận chính:
- Bản đáy chịu tải trọng bản thân và truyền tải xuống nền móng.
- Hai thành bên chịu áp lực đất và tải trọng bên ngoài.
- Vách ngăn giữa chia tiết diện thành hai khoang đồng thời tham gia chịu lực.
- Bản nắp chịu tải trọng đất đắp và phương tiện giao thông phía trên.
- Hệ thống cốt thép bố trí theo thiết kế chịu lực của cấu kiện.
- Mối nối giữa các đốt cống giúp liên kết tuyến cống và hạn chế nước, đất lọt qua khe nối.
Điểm cần lưu ý là chiều dày thành, bản đáy, bản nắp và lượng cốt thép không nên lựa chọn theo kinh nghiệm đơn thuần. Các thông số này phụ thuộc vào khẩu độ cống, tải trọng thiết kế, chiều sâu chôn và điều kiện làm việc thực tế.
Vì sao những tuyến thoát nước lớn thường sử dụng cống hộp đôi?
Tăng khả năng thoát nước
Hai khoang làm tăng tổng diện tích thông thủy, vì vậy cống hộp đôi phù hợp với những tuyến cần tiếp nhận lượng nước lớn như: mương thoát nước chính, cống ngang đường, khu công nghiệp, khu đô thị và các tuyến tiêu thoát nước có lưu vực lớn.
Tuy nhiên, một sai lầm thường gặp là cho rằng cứ tăng kích thước cống thì khả năng thoát nước sẽ tăng tương ứng.
Trên thực tế, khả năng thoát nước còn phụ thuộc vào:
- Độ dốc tuyến;
- Cao độ thượng lưu và hạ lưu;
- Độ nhám bề mặt;
- Mực nước thiết kế;
- Tổn thất tại cửa vào, cửa ra;
- Nguy cơ bùn đất và rác làm giảm tiết diện.
Do đó, kích thước cống phải được xác định từ tính toán thủy lực, không nên chọn chỉ dựa trên chiều rộng mương hiện trạng.
Phù hợp với mương có mặt cắt rộng
Một cống hộp đơn có khẩu độ quá lớn sẽ làm tăng kích thước bản nắp và yêu cầu chịu lực. Việc chia thành hai khoang bằng một vách giữa tạo thêm điểm đỡ cho kết cấu, giúp bài toán chịu lực của bản nắp và bản đáy hợp lý hơn trong nhiều thiết kế.
Đây cũng là lý do cống hộp đôi thường xuất hiện tại những dự án cải tạo hoặc cống hóa các tuyến mương lớn.
Thi công nhanh bằng cấu kiện đúc sẵn
Sử dụng cống hộp đôi bê tông cốt thép đúc sẵn giúp phần lớn công đoạn sản xuất cấu kiện được thực hiện tại nhà máy.

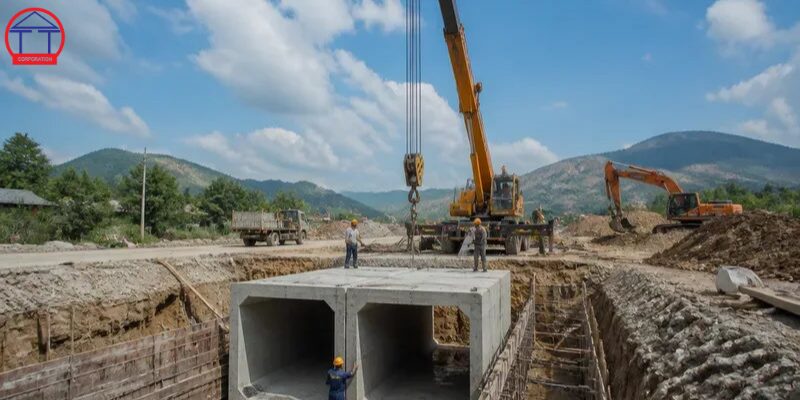

Tại công trường chủ yếu thực hiện: đào hố móng → xử lý nền → chuẩn bị lớp đệm → cẩu lắp cấu kiện → xử lý mối nối → hoàn trả nền đường.
Nhờ đó, thời gian chiếm dụng mặt bằng có thể giảm đáng kể so với giải pháp đổ toàn bộ kết cấu tại chỗ, đặc biệt trên các tuyến giao thông cần sớm hoàn trả mặt đường.
Cống hộp đôi thường có kích thước bao nhiêu?
TCVN 9116:2012 có quy định các kích thước danh nghĩa cơ bản đối với cống hộp đơn và cống hộp đôi. Tiêu chuẩn phân loại sản phẩm theo hình dạng tiết diện và số khoang của cấu kiện.
Trong thực tế, kích thước cống hộp đôi thường được thể hiện theo dạng: 2 × B × H
Trong đó:
- 2: số khoang;
- B: chiều rộng thông thủy mỗi khoang;
- H: chiều cao thông thủy.
Ví dụ cách gọi: cống hộp đôi 2 × 2000 × 2000 mm
Có thể hiểu là cấu kiện gồm hai khoang, mỗi khoang có kích thước thông thủy khoảng 2.000 × 2.000 mm theo thiết kế tương ứng. Ngoài các kích thước tiêu chuẩn, nhà máy có thể sản xuất cấu kiện theo hồ sơ thiết kế riêng của dự án. AMACCAO cũng cho biết sản phẩm cống hộp đôi của đơn vị này có nhiều kích thước tiêu chuẩn và có thể sản xuất theo thiết kế đặt hàng.
Không nên lấy kích thước của nhà sản xuất khác để áp trực tiếp vào hồ sơ dự án, bởi chiều dày thành cống, bố trí thép và cấp tải trọng có thể khác nhau.
Những công trình nào nên sử dụng cống hộp đôi?
Cống hộp đôi đặc biệt phù hợp với các công trình cần tiết diện thoát nước tương đối lớn.
Cống ngang đường giao thông
Tại những vị trí dòng chảy cắt ngang quốc lộ, tỉnh lộ, đường đô thị hoặc đường nội bộ khu công nghiệp, cống phải vừa đảm bảo khả năng thoát nước vừa chịu tải trọng phía trên. Cống hộp đôi giúp tăng tiết diện dòng chảy trong khi duy trì kết cấu tương đối gọn.
Cống hóa kênh và mương thoát nước
Đây là một trong những ứng dụng tiêu biểu. Sau khi lắp đặt cống và hoàn trả mặt bằng phía trên, khu vực có thể được sử dụng làm đường giao thông, vỉa hè hoặc không gian hạ tầng khác tùy theo thiết kế.
Hệ thống thoát nước khu đô thị
Tại những khu vực có mật độ xây dựng cao, việc mở rộng mương hở thường khó thực hiện. Cống hộp đôi cho phép bố trí dòng chảy lớn trong không gian ngầm, góp phần tận dụng quỹ đất phía trên.
Khu công nghiệp và cụm công nghiệp
Lượng nước mưa tập trung từ mái nhà xưởng, sân bãi và đường nội bộ có thể rất lớn. Các tuyến cống chính vì vậy thường phải sử dụng khẩu độ lớn hoặc nhiều khoang.
Công trình thủy lợi và dẫn nước
Cống hộp đôi còn có thể được sử dụng tại những tuyến dẫn nước không áp phù hợp với yêu cầu của từng dự án.
Báo giá cống hộp đôi phụ thuộc vào yếu tố nào?
Không có một mức giá chung cho tất cả cống hộp đôi.
Giá sản phẩm thường phụ thuộc vào: kích thước thông thủy, chiều dài đốt cống, chiều dày thành, cấp bê tông, hàm lượng cốt thép, cấp tải trọng, số lượng đặt hàng, yêu cầu kỹ thuật riêng và khoảng cách vận chuyển.
Đặc biệt với cống kích thước lớn, chi phí vận chuyển và cẩu hạ có thể chiếm tỷ trọng đáng kể, nên báo giá tại nhà máy chưa phản ánh đầy đủ chi phí cấu kiện đến chân công trình.
Để nhận báo giá sát thực tế, chủ đầu tư hoặc nhà thầu nên cung cấp:
- Kích thước cống;
- Số lượng;
- Bản vẽ thiết kế nếu có;
- Cấp tải trọng;
- Địa điểm giao hàng;
- Tiến độ cần cung cấp.
Nhà máy VLXD Thành An – Đơn vị cung cấp cống bê tông cho công trình tại Phú Yên
Đối với các dự án giao thông, khu dân cư, khu công nghiệp và hệ thống thoát nước tại Phú Yên, lựa chọn đúng cấu kiện ngay từ đầu giúp hạn chế đáng kể các vấn đề phát sinh trong thi công.
Nhà máy sản xuất VLXD Thành An cung cấp vật liệu xây dựng, bê tông và cấu kiện bê tông phục vụ các công trình dân dụng, công nghiệp, giao thông và hạ tầng.
Với nhu cầu cống hộp đôi, khách hàng nên gửi trước kích thước, khối lượng, vị trí công trình và hồ sơ kỹ thuật để đội ngũ Thành An Phú Yên kiểm tra phương án cung cấp phù hợp.
Liên hệ Nhà máy VLXD Thành An để được tư vấn quy cách cống hộp, khả năng sản xuất, vận chuyển và báo giá theo khối lượng thực tế của dự án.
Cống hộp đôi là giải pháp phù hợp cho các công trình cần khả năng thoát nước lớn, mặt cắt tuyến rộng và yêu cầu chịu tải cao như đường giao thông, khu đô thị, khu công nghiệp hay các tuyến cống hóa mương. Để hệ thống vận hành ổn định lâu dài, cần lựa chọn đúng khẩu độ, cấp tải trọng, kết cấu bê tông cốt thép, nền móng và phương án xử lý mối nối theo hồ sơ thiết kế thực tế. Với nhu cầu cung cấp cống bê tông và cấu kiện phục vụ công trình tại Phú Yên, Nhà máy sản xuất VLXD Thành An sẵn sàng tư vấn quy cách, phương án vận chuyển và báo giá phù hợp theo từng dự án.
