Trong hệ thống thoát nước, ống cống bê tông thường được quan tâm nhiều hơn về đường kính, tải trọng hoặc công nghệ sản xuất. Tuy nhiên, gối cống bê tông mới là cấu kiện trực tiếp giúp giữ ống đúng tim tuyến, đúng cao độ và hạn chế dịch chuyển trong quá trình thi công.
Một chiếc gối đỡ có kích thước không phù hợp, mặt kê không đều hoặc nền đặt gối bị lún có thể làm thân cống nghiêng, mối nối hở và thay đổi độ dốc thoát nước. Vì vậy, nhà thầu cần lựa chọn gối cống đồng bộ với kích thước ống, điều kiện nền đất và hồ sơ thiết kế thay vì kê đỡ bằng gạch, đá hoặc vật liệu tạm thời.
Gối cống bê tông là gì?
Gối cống bê tông là cấu kiện bê tông đúc sẵn được đặt phía dưới thân ống cống nhằm nâng đỡ, định vị và phân bố tải trọng của ống xuống nền móng.
Mặt trên của gối thường được tạo rãnh cong tương ứng với đường kính ngoài của ống. Thiết kế này giúp tăng diện tích tiếp xúc, hạn chế hiện tượng tập trung ứng suất tại một điểm và giữ cho ống ổn định trong quá trình căn chỉnh, đấu nối và lấp đất.
Việc sản xuất và cung cấp ống cống thường đi kèm với gối đỡ vì hai cấu kiện này được sử dụng đồng bộ khi lắp đặt hệ thống đường ống thoát nước. Đơn vị này cũng cung cấp nhiều kích thước gối khác nhau để phù hợp với từng loại công trình.
Tiêu chuẩn TCVN 10799:2015 áp dụng riêng cho gối cống bê tông đúc sẵn sử dụng trong lắp đặt đường ống bê tông cốt thép thoát nước, bao gồm các nội dung về phân loại, kích thước, yêu cầu kỹ thuật, phương pháp thử, ghi nhãn, vận chuyển và bảo quản.
Cấu tạo cơ bản của gối đỡ ống cống
Tùy đường kính ống, tải trọng thiết kế và yêu cầu của dự án, gối cống có thể được sản xuất bằng bê tông không cốt thép hoặc bê tông cốt thép. Một sản phẩm hoàn chỉnh thường gồm các bộ phận chính sau:
Thân gối bê tông
Thân gối chịu tải trọng truyền xuống từ ống cống, đất đắp và các tải trọng bên trên tuyến cống. Bê tông phải đạt cường độ thiết kế, được đầm chặt và dưỡng hộ đúng quy trình.
Bề mặt sản phẩm không nên xuất hiện các khuyết tật ảnh hưởng đến khả năng chịu lực như:
- Nứt xuyên thân gối.
- Rỗ tổ ong nghiêm trọng.
- Mẻ lớn tại vùng tiếp xúc.
- Biến dạng hoặc sai lệch kích thước.
- Bong tróc làm lộ cốt thép.
Rãnh đỡ hình cung
Phần rãnh cong tiếp xúc trực tiếp với thân ống. Độ cong của rãnh phải phù hợp với đường kính ngoài của ống cống, không chỉ dựa vào đường kính danh nghĩa.
Đây là chi tiết dễ bị chọn sai nhất. Hai loại ống cùng đường kính trong nhưng khác chiều dày thành ống có thể có đường kính ngoài khác nhau. Nếu chỉ đặt gối theo ký hiệu D600 hoặc D800 mà không đối chiếu bản vẽ sản phẩm, mặt gối có thể không ôm khít thân ống.
Cốt thép chịu lực
Đối với gối có kích thước lớn hoặc làm việc trong điều kiện tải trọng cao, cốt thép được bố trí nhằm tăng khả năng chịu uốn, hạn chế nứt và giữ ổn định cấu kiện khi vận chuyển, cẩu lắp. Chủng loại, đường kính và cách bố trí thép cần tuân theo bản vẽ thiết kế hoặc hồ sơ sản xuất được phê duyệt.
Mặt đáy gối
Mặt đáy truyền tải xuống lớp móng. Đáy gối cần tương đối phẳng để tiếp xúc đồng đều với lớp bê tông lót, cát đệm hoặc nền móng đã được xử lý. Nếu đáy bị cong vênh hoặc nền có điểm gồ cứng, gối dễ bị kê lệch và phát sinh ứng suất cục bộ khi đặt ống lên trên.
Gối cống bê tông có tác dụng gì?

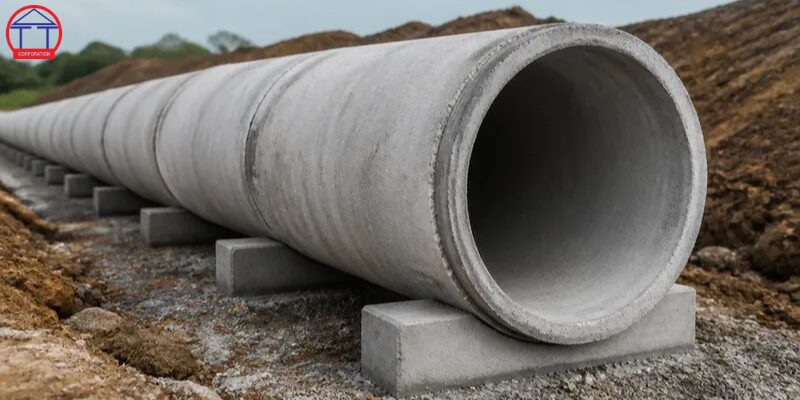

Giữ ống đúng tim và đúng cao độ
Gối đỡ tạo ra vị trí kê ổn định để đội thi công căn chỉnh từng đốt cống theo tim tuyến và cao độ thiết kế. Điều này đặc biệt quan trọng đối với tuyến thoát nước tự chảy. Chỉ một số vị trí bị nâng hoặc hạ bất thường cũng có thể hình thành điểm đọng nước, giảm khả năng thoát và tích tụ bùn cặn.
Phân bố tải trọng xuống nền móng
Thay vì để thân ống tiếp xúc trực tiếp với những điểm gồ ghề trên nền, gối giúp phân tán tải trọng lên diện tích lớn hơn, hạn chế áp lực tập trung gây nứt hoặc lún lệch. Các sản phẩm gối bê tông đúc sẵn trên thị trường được thiết kế nhằm tăng độ ổn định, bảo vệ đường ống và thuận tiện cho quá trình lắp đặt.
Hạn chế ống lăn hoặc dịch chuyển
Ống cống tròn có thể lăn, xoay hoặc thay đổi vị trí trong quá trình nối ống, chèn vật liệu và đầm đất hai bên. Rãnh cong trên gối giúp giữ thân ống ổn định hơn trước khi hoàn thành công tác lấp đất.
Hỗ trợ thi công mối nối
Khi các đốt cống được đặt đúng trục và cùng cao độ, quá trình ghép đầu âm dương hoặc lắp gioăng cao su sẽ thuận lợi hơn. Ngược lại, ống bị lệch tim có thể khiến mối nối không đều, gioăng bị cuộn, khe nối hở hoặc phát sinh rò rỉ trong quá trình vận hành.
Rút ngắn thời gian thi công
Gối cống đúc sẵn có kích thước đồng đều, có thể vận chuyển đến công trường và lắp đặt ngay. Nhà thầu không phải xây gối bằng gạch hoặc chờ bê tông đúc tại chỗ đạt cường độ.

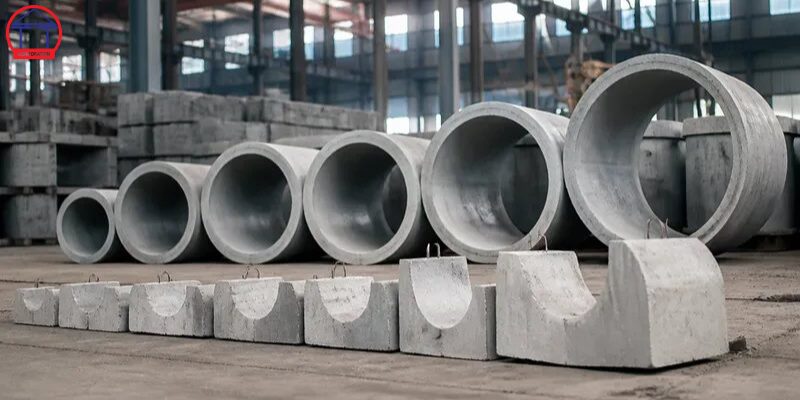

Các loại gối cống bê tông thường gặp
Phân loại theo đường kính ống
Gối đỡ được sản xuất tương ứng với các đường kính ống như:
- Gối cống D300.
- Gối cống D400.
- Gối cống D500.
- Gối cống D600.
- Gối cống D800.
- Gối cống D1000.
- Gối cống D1200.
- Gối cống D1500.
- Gối cống D2000 hoặc lớn hơn.
Một số đơn vị sản xuất có khả năng cung cấp gối cho ống từ D200 đến D3600. Tuy nhiên, phạm vi kích thước thực tế cần được xác nhận theo năng lực khuôn và hồ sơ thiết kế của từng nhà máy.
Phân loại theo vật liệu
- Gối bê tông không cốt thép thường dùng cho sản phẩm nhỏ, tải trọng không quá lớn và đã được tính toán phù hợp.
- Gối bê tông cốt thép phù hợp với ống đường kính lớn, cấu kiện nặng hoặc khu vực có yêu cầu chịu tải cao.
Không nên mặc định rằng mọi gối cống đều bắt buộc có cốt thép. Việc sử dụng cốt thép phải căn cứ vào kích thước, tải trọng và thiết kế cụ thể.
Phân loại theo hình dáng
Gối có thể được thiết kế dạng rãnh cong, chữ U, chữ V hoặc hình dáng riêng theo bản vẽ. Với tuyến cống đường kính lớn hoặc có yêu cầu chống xoay, nhà máy có thể phải gia công khuôn riêng.
Cách chọn gối cống bê tông phù hợp
Đối chiếu đường kính ngoài của ống
Thông số quan trọng nhất không chỉ là D300 hay D1000 mà là:
- Đường kính ngoài thực tế của ống.
- Chiều dày thành ống.
- Kiểu đầu nối.
- Vị trí dự kiến đặt gối.
- Chiều dài mỗi đốt cống.
Nhà thầu nên gửi bản vẽ hoặc bảng thông số ống cho nhà sản xuất gối để tránh sai rãnh kê.
Xác định tải trọng làm việc
Cần xem xét đồng thời trọng lượng bản thân ống, chiều cao đất đắp, tải trọng giao thông, điều kiện nền và các tác động trong quá trình thi công. Gối dùng dưới đường nội bộ ít xe tải không thể mặc nhiên áp dụng cho tuyến cống nằm dưới quốc lộ, bãi container hoặc khu công nghiệp có tải trọng lớn.
Kiểm tra độ đồng đều của sản phẩm
Khi nghiệm thu tại nhà máy hoặc công trường, cần kiểm tra:
- Kích thước dài, rộng và cao.
- Bán kính rãnh đỡ.
- Độ phẳng của mặt đáy.
- Vết nứt, rỗ và mẻ cạnh.
- Vị trí cốt thép hoặc móc cẩu nếu có.
- Cường độ bê tông theo hồ sơ.
- Ký hiệu sản phẩm và lô sản xuất.
Ưu tiên sản phẩm đồng bộ với ống cống
Mua ống và gối từ cùng một nhà sản xuất hoặc cung cấp đầy đủ bản vẽ ống cho đơn vị đúc gối sẽ giảm nguy cơ sai kích thước.
Tại Nhà máy VLXD Thành An, khách hàng có thể trao đổi đồng bộ nhu cầu về ống cống bê tông, cấu kiện bê tông đúc sẵn và các sản phẩm phục vụ hạ tầng thoát nước, thuận lợi hơn cho việc kiểm soát kích thước và tiến độ cung ứng.
Hướng dẫn lắp đặt gối cống đúng kỹ thuật
Bước 1: Chuẩn bị đáy móng
Đáy rãnh phải được đào đúng cao độ, xử lý bùn nhão và đầm chặt theo yêu cầu thiết kế. Với nền yếu, cần thực hiện giải pháp gia cố trước khi đặt gối. Gối bê tông không thể khắc phục một nền móng chưa đạt độ chặt. Nếu nền tiếp tục lún, toàn bộ gối và ống bên trên vẫn có thể lún theo.

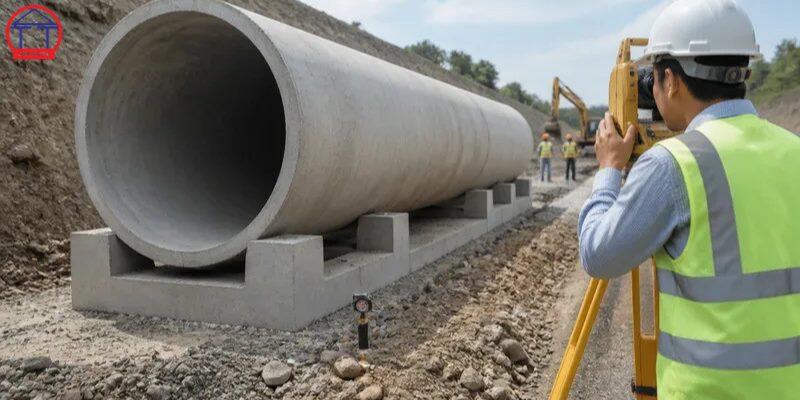

Bước 2: Xác định tim tuyến và vị trí gối
Sử dụng máy thủy bình, máy toàn đạc hoặc thiết bị đo phù hợp để đánh dấu:
- Tim tuyến cống.
- Cao độ đáy ống.
- Độ dốc dọc.
- Khoảng cách giữa các vị trí kê.
Vị trí gối phải tuân theo bản vẽ thi công, không bố trí tùy tiện sát đầu nối hoặc tại vị trí gây tập trung tải trọng.
Bước 3: Đặt và cân chỉnh gối
Đặt gối lên lớp nền đã chuẩn bị, sau đó kiểm tra cao độ từng gối. Hai gối kê cùng một đốt ống phải tạo mặt đỡ ổn định, tránh tình trạng một gối cao, một gối thấp. Không nên chèn bù bằng gạch vỡ, đá nhỏ hoặc miếng gỗ dễ biến dạng.
Bước 4: Hạ ống lên gối
Sử dụng thiết bị nâng có tải trọng phù hợp. Hạ ống từ từ để thân ống tiếp xúc đều với rãnh đỡ, tránh va đập làm mẻ gối hoặc nứt ống. Không đứng dưới cấu kiện đang được cẩu và không dùng tay trực tiếp giữ ống tại vùng có nguy cơ kẹp.
Bước 5: Kiểm tra trước khi lấp đất
Sau khi lắp đặt từng đoạn, cần kiểm tra lại tim tuyến, cao độ, độ dốc, mối nối và khả năng tiếp xúc giữa ống với gối. Chỉ tiến hành chèn hông và lấp đất khi tuyến cống đã được cố định. Vật liệu lấp hai bên nên được thi công cân bằng theo từng lớp để tránh đẩy ống lệch khỏi gối.
Đặt gối cống bê tông tại Nhà máy VLXD Thành An
Nhà máy sản xuất VLXD Thành An cung cấp các nhóm vật liệu và cấu kiện phục vụ công trình dân dụng, công nghiệp, giao thông và hạ tầng, trong đó có ống cống, cấu kiện bê tông cốt thép đúc sẵn, bê tông tươi, đá xây dựng, cát nghiền và gạch không nung.
Khi có nhu cầu đặt gối cống bê tông, khách hàng nên cung cấp:
- Đường kính và bản vẽ ống cống.
- Số lượng gối cần sử dụng.
- Cấp độ bền hoặc mác bê tông yêu cầu.
- Bản vẽ bố trí cốt thép nếu có.
- Điều kiện tải trọng và môi trường làm việc.
- Tiến độ giao hàng.
- Vị trí công trình.
Đội ngũ Thành An Phú Yên sẽ căn cứ vào thông tin dự án để tư vấn kích thước, phương án sản xuất và cung ứng phù hợp, tránh tình trạng gối giao đến công trường nhưng không khớp với thân ống.
Gối cống bê tông không đơn thuần là cấu kiện dùng để kê ống. Sản phẩm giữ vai trò định vị tim tuyến, kiểm soát cao độ, phân bố tải trọng và hỗ trợ ổn định hệ thống thoát nước trong suốt quá trình thi công, vận hành. Muốn tuyến cống bền vững, nhà thầu phải kiểm soát đồng thời ba yếu tố: gối đúng kích thước, nền móng đạt yêu cầu và quy trình lắp đặt chính xác. Việc chọn sản phẩm giá thấp nhưng sai bán kính kê, bê tông kém chất lượng hoặc không đồng bộ với ống có thể dẫn đến chi phí sửa chữa lớn hơn nhiều so với phần ngân sách ban đầu tiết kiệm được.
Liên hệ Nhà máy sản xuất VLXD Thành An để được tư vấn gối cống bê tông, ống cống và các cấu kiện bê tông đúc sẵn phù hợp với yêu cầu kỹ thuật của từng công trình.
