Mối Nối Cống Âm Dương: Cấu Tạo Và Cách Lắp Đặt

Mối nối cống âm dương là kiểu liên kết thường gặp giữa các đốt cống bê tông cốt thép đúc sẵn. Một đầu cống được tạo hình thành đầu âm, đầu còn lại là đầu dương có kích thước tương thích để lắp vào nhau. Kết cấu này giúp căn chỉnh tim tuyến, hạn chế xê dịch và tạo vị trí bố trí vòng liên kết mềm nhằm nâng cao độ kín của đường cống.

Tuy nhiên, đầu âm và đầu dương khớp nhau chưa đồng nghĩa mối nối đã kín nước. Hiệu quả liên kết còn phụ thuộc vào độ chính xác của sản phẩm, chất lượng gioăng, tình trạng nền móng, thao tác cẩu lắp và kiểm soát cao độ. Bài viết sẽ giúp chủ đầu tư, nhà thầu và kỹ sư hiểu đúng cấu tạo, tiêu chuẩn, ưu điểm, giới hạn và cách thi công mối nối cống âm dương.

Tóm tắt nhanh: Mối nối cống âm dương được hình thành khi đầu dương của một đốt cống lắp vào đầu âm của đốt kế tiếp. Theo TCVN 9113:2012, loại nối này có ký hiệu NAD và sử dụng vòng liên kết mềm bằng cao su hoặc chất dẻo đặt trong thành cống. Độ kín phụ thuộc cả sản phẩm, vật liệu làm kín và chất lượng lắp đặt.

Mối nối cống âm dương là gì?

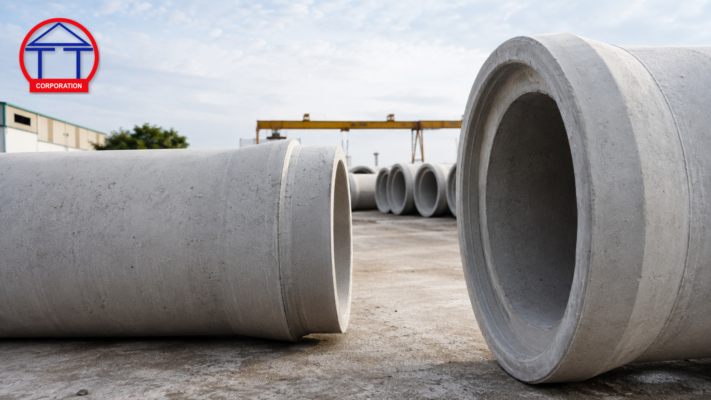

Mối nối cống âm dương là liên kết giữa hai đốt cống có hình dạng đầu nối bổ trợ cho nhau: đầu dương được đưa vào phần tiếp nhận của đầu âm để hình thành một tuyến cống liên tục.

Trong thực tế, loại cống này còn được gọi là cống tròn âm dương, cống bi âm dương hoặc cống bê tông đầu âm–đầu dương. Tuy nhiên, tên gọi thương mại không thay thế cho thông tin kỹ thuật. Khi đặt hàng, người mua vẫn phải xác định rõ:

• Đường kính danh nghĩa.
• Chiều dài đốt cống.
• Chiều dày thành.
• Cấp tải và cấu tạo cốt thép.
• Loại mối nối.
• Vật liệu liên kết mềm.
• Tiêu chuẩn áp dụng.
• Số lượng và địa điểm giao hàng.

Một sản phẩm D500 dài 1 m trên thị trường chỉ là một quy cách cụ thể của một nhà cung cấp, không phải kích thước mặc định của mọi loại cống âm dương. Quy cách cống của Thành An Phú Yên phải được xác nhận theo hồ sơ sản phẩm và yêu cầu từng dự án.

Mối nối cống âm dương có cấu tạo như thế nào?

Đầu âm

Đầu âm là phần có không gian tiếp nhận đầu dương của đốt cống kế tiếp. Hình học của đầu âm phải được tạo chính xác, không bị sứt vỡ tại mép hoặc biến dạng làm cản trở quá trình lắp ghép.

Nếu đầu âm bị hư hỏng trong vận chuyển, việc cố ép hai đốt cống vào nhau có thể làm vỡ thêm bê tông, xoắn gioăng hoặc tạo khe hở không đều.

Đầu dương

Đầu dương là phần được đưa vào đầu âm. Bề mặt tiếp xúc cần sạch, đúng hình dạng thiết kế và không có ba via bê tông hoặc vật cứng gây cấn.

Đầu dương không nên được kéo vào đầu âm bằng lực lệch tâm. Khi tim hai đốt không thẳng, tải trọng lắp đặt có thể tập trung tại một điểm, gây sứt mép hoặc làm vòng làm kín dịch khỏi vị trí.

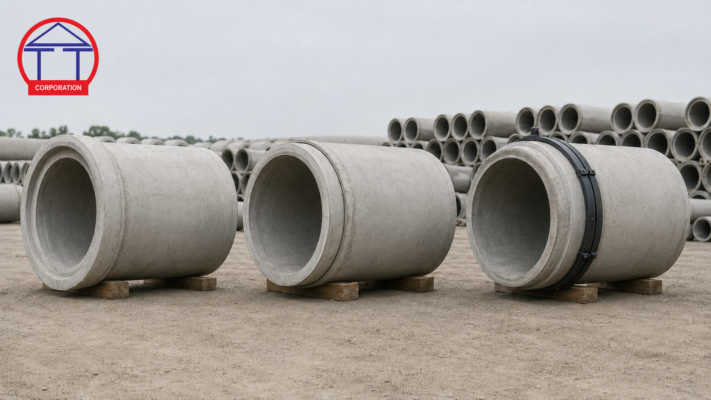

Vòng liên kết mềm

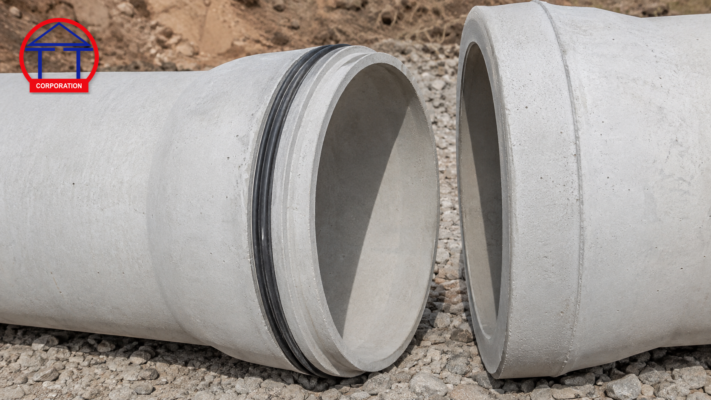

Theo TCVN 9113:2012, ống cống nối kiểu âm–dương có ký hiệu NAD. Mối nối sử dụng vòng liên kết mềm làm bằng cao su hoặc chất dẻo; vòng có thể dạng tròn trơn hoặc dạng giữ hãm tại vị trí cố định và được đặt trong thành ống cống.

Vòng liên kết mềm có vai trò:

• Lấp kín khe giữa hai bề mặt đầu nối.
• Hạn chế nước rò qua vị trí tiếp giáp.
• Tiếp nhận một mức chuyển vị nhỏ theo cấu tạo thiết kế.
• Giảm tiếp xúc cứng trực tiếp giữa các bề mặt bê tông.
• Hỗ trợ duy trì độ kín khi tuyến cống làm việc.

Không phải mọi cống được gọi là “âm dương” đều mặc nhiên đã bao gồm gioăng. Chủ đầu tư phải kiểm tra hồ sơ cung cấp, bản vẽ mối nối và vật liệu chèn được chỉ định trước khi đặt hàng.

Tiêu chuẩn nào áp dụng cho mối nối cống âm dương?

TCVN 9113:2012 áp dụng cho ống bê tông cốt thép hình trụ đúc sẵn dùng trong công trình thoát nước. Tiêu chuẩn đề cập các kiểu nối gồm nối âm–dương, nối lồng–ghép và nối đai ốp.

Việc kiểm tra cống không nên chỉ tập trung vào mối nối. Sản phẩm còn phải được đánh giá theo những nội dung phù hợp với hồ sơ dự án như:

• Kích thước và sai lệch cho phép.
• Ngoại quan, tình trạng bề mặt.
• Khả năng chịu tải.
• Khả năng chống thấm của thân cống.
• Vật liệu bê tông và cốt thép.
• Nhãn sản phẩm và hồ sơ lô hàng.
• Bảo quản, vận chuyển và phương pháp thử.

Tiêu chuẩn áp dụng cụ thể phải được ghi trong thiết kế, chỉ dẫn kỹ thuật, hợp đồng hoặc hồ sơ được phê duyệt. Không nên tự gắn một tiêu chuẩn vào sản phẩm nếu doanh nghiệp chưa có dữ liệu xác nhận.

So sánh mối nối âm dương với các kiểu nối khác

TCVN 9113:2012 xác định nối âm–dương và nối lồng–ghép là các hình thức liên kết mềm, trong khi nối đai ốp là liên kết cứng.

Không nên kết luận một kiểu nối luôn tốt hơn các kiểu còn lại. Phương án phù hợp phải căn cứ vào khả năng sản xuất, yêu cầu kín nước, biến dạng dự kiến, điều kiện nền và biện pháp thi công.

Ưu điểm của mối nối cống âm dương

Hỗ trợ căn chỉnh tuyến cống

Hình dạng bổ trợ của hai đầu giúp định hướng khi ghép các đốt cống. Nếu nền móng và cao độ đã được chuẩn bị đúng, quá trình căn tim có thể thuận lợi hơn so với mối nối không có cấu tạo dẫn hướng.

Hạn chế xê dịch tại vị trí tiếp giáp

Khi đầu dương đã vào đúng vị trí trong đầu âm, hai đốt cống có sự liên kết hình học. Điều này giúp hạn chế dịch chuyển tương đối trong quá trình lắp đặt và lấp trả, nhưng không thay thế yêu cầu thi công nền móng ổn định.

Tăng khả năng kín mối nối

Vòng cao su hoặc chất dẻo được nén giữa hai bề mặt có thể hỗ trợ hạn chế rò rỉ. Hiệu quả phụ thuộc vào loại vòng, tiết diện, độ đàn hồi, độ sạch bề mặt và mức độ lắp đúng vị trí.

Thuận lợi cho thi công lắp ghép

Cống được sản xuất sẵn giúp giảm công việc tạo hình tại hiện trường. Đây cũng là ưu điểm chung của nhóm cấu kiện BTCT đúc sẵn khi mặt bằng và thiết bị cẩu hạ phù hợp.

Mối nối âm dương có những giới hạn nào?

Mối nối không thể bù cho sai sót lớn của nền móng hoặc tim tuyến. Nếu móng cống lún không đều, hai đốt có thể bị lệch góc, mở khe hoặc chịu tải cục bộ tại mép nối.

Các giới hạn cần lưu ý gồm:

• Đòi hỏi đầu nối có độ chính xác và độ hoàn thiện phù hợp.
• Mép âm hoặc dương có thể bị sứt khi vận chuyển, cẩu hạ.
• Gioăng dễ bị xoắn, cuộn hoặc trượt nếu lắp sai.
• Bùn, cát và đá nhỏ trên bề mặt có thể làm giảm độ kín.
• Lực ép lệch tâm có thể gây nứt hoặc vỡ đầu cống.
• Khả năng kín nước không thể đánh giá chỉ bằng quan sát bên ngoài.
• Mối nối không xử lý được tình trạng lún lệch kéo dài của toàn tuyến.

Vì vậy, cần xem mối nối là một hệ gồm đầu cống, gioăng, nền đỡ, thao tác lắp đặt và kiểm tra sau thi công.

Mối nối cống âm dương phù hợp với công trình nào?

Kiểu nối này có thể được sử dụng trong các tuyến cống tròn bê tông cốt thép đúc sẵn như:

• Hệ thống thoát nước mưa đô thị.
• Cống ngang đường giao thông.
• Hệ thống thoát nước khu dân cư.
• Tuyến cống trong khu công nghiệp.
• Thoát nước sân bãi và đường nội bộ.
• Một số công trình thủy lợi hoặc tiêu thoát nước nông nghiệp.

Kích thước cống phải được lựa chọn theo lưu lượng, độ dốc, tải trọng và điều kiện tuyến. Chủ đầu tư có thể tham khảo bài về kích thước cống bê tông, nhưng thông số cuối cùng vẫn cần tuân theo bản vẽ được phê duyệt.

Công nghệ sản xuất cũng là một yếu tố cần xem xét. Nội dung so sánh cống ly tâm và cống rung ép giúp làm rõ sự khác nhau trong phương pháp tạo hình; chất lượng mối nối cuối cùng vẫn phải được đánh giá trên sản phẩm thực tế và hồ sơ kỹ thuật.

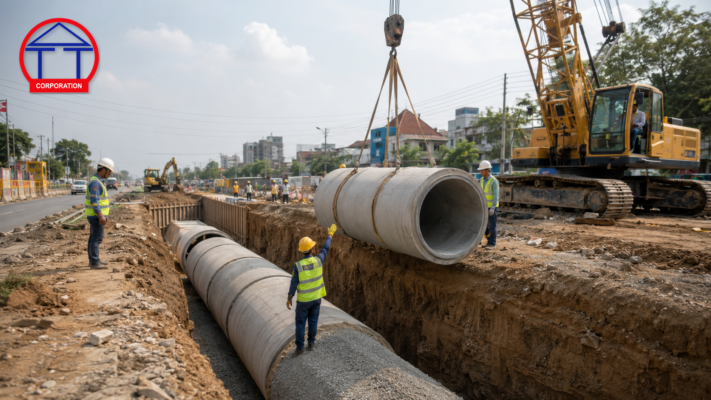

Quy trình thi công mối nối cống âm dương

Bước 1: Kiểm tra sản phẩm trước khi hạ cống

Đối chiếu đường kính, chiều dài, loại nối và cấp tải. Kiểm tra đầu âm, đầu dương, bề mặt tiếp xúc, gioăng và vị trí nâng hạ. Đốt cống sứt vỡ tại mối nối phải được đánh giá trước khi sử dụng.

Bước 2: Chuẩn bị nền và móng cống

Nền phải đạt cao độ, độ ổn định và yêu cầu đầm chặt theo thiết kế. Nếu dự án sử dụng móng cống tròn đúc sẵn, cần kiểm tra kích thước, cao độ đặt móng và sự tiếp xúc đều với thân cống.

Bước 3: Vệ sinh đầu nối

Loại bỏ đất, cát, vữa, đá nhỏ và nước bẩn khỏi vùng tiếp xúc. Không sử dụng gioăng bị rách, biến dạng, lão hóa hoặc sai quy cách.

Bước 4: Lắp vòng liên kết mềm

Đặt vòng theo đúng vị trí và chiều được chỉ dẫn. Vật liệu bôi trơn, nếu cần, phải phù hợp với gioăng và yêu cầu kỹ thuật; không tự ý dùng dầu mỡ có thể làm ảnh hưởng vật liệu cao su.

Bước 5: Căn tim và cao độ

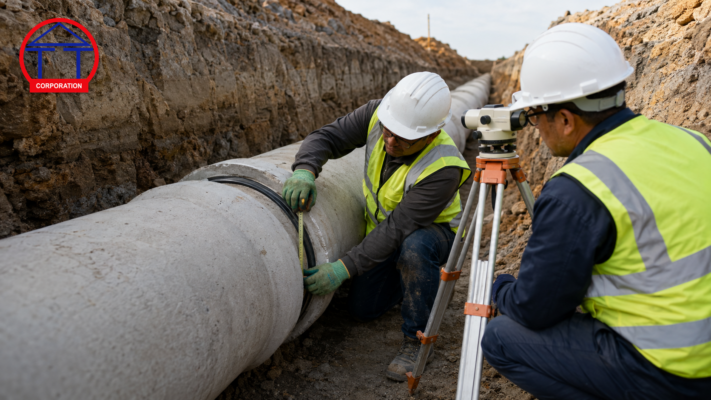

Dùng thiết bị đo phù hợp để kiểm tra tim, độ dốc và cao độ. Hai đốt phải gần đồng trục trước khi tạo lực ghép. Không dùng lực cẩu để giật hoặc ép chéo đầu cống.

Bước 6: Ghép hai đốt cống

Đưa đầu dương vào đầu âm bằng lực đều, có kiểm soát. Trong quá trình ghép, theo dõi khe nối và dấu hiệu xoắn gioăng. Dừng thao tác nếu xuất hiện lực cản bất thường.

Bước 7: Kiểm tra và lấp trả

Kiểm tra độ sâu lắp ghép, khe nối, cao độ và độ thẳng tuyến. Lấp vật liệu cân đối hai bên, đầm theo lớp và tránh làm dịch chuyển đốt cống.

Kiểm tra mối nối sau khi lắp đặt như thế nào?

Nhà thầu nên kiểm tra ít nhất các nội dung sau:

• Hai đốt cống có thẳng tim và đúng độ dốc không?
• Khe nối có đều quanh chu vi không?
• Gioăng có dấu hiệu bị đẩy hoặc lộ ra ngoài không?
• Mép cống có bị nứt, vỡ sau khi ghép không?
• Cống có kê đỡ liên tục, ổn định không?
• Có hiện tượng rò hoặc thấm tại vị trí nối không?
• Hồ sơ nghiệm thu có đúng yêu cầu dự án không?

Phương pháp thử kín hoặc kiểm tra vận hành phải theo thiết kế, chỉ dẫn kỹ thuật và quy trình nghiệm thu của công trình. Không tự đặt mức rò rỉ cho phép khi chưa có căn cứ.

Những lỗi thường gặp khi thi công

• Ghép cống khi hai đốt chưa đồng trục.
• Không vệ sinh cát và đá nhỏ trong đầu nối.
• Sử dụng gioăng sai kích thước.
• Gioăng bị xoắn hoặc trượt khỏi rãnh.
• Dùng lực va đập trực tiếp lên mép bê tông.
• Bỏ qua vết sứt tại đầu âm hoặc đầu dương.
• Đặt cống trên nền chưa ổn định.
• Lấp trả một phía khiến cống dịch chuyển.
• Cho thiết bị nặng chạy phía trên khi lớp phủ chưa đủ.
• Chỉ kiểm tra thân cống mà không nghiệm thu từng mối nối.

Rò rỉ qua mối nối có thể cuốn đất mịn quanh cống, tạo hốc rỗng và góp phần gây lún bề mặt. Vì vậy, việc xử lý lỗi ngay trong quá trình lắp đặt thường hiệu quả hơn sửa chữa sau khi hoàn thiện.

Cách chọn cống âm dương và nhà cung cấp

Trước khi đặt hàng, cần yêu cầu làm rõ:

Website Thành An Phú Yên hiện giới thiệu cống tròn, cống hộp, móng cống và các cấu kiện thoát nước. Việc có cung cấp từng quy cách đầu nối âm dương, gioăng đi kèm hoặc sản xuất theo thiết kế hay không cần được xác nhận riêng theo hồ sơ đặt hàng.

Báo giá cống âm dương phụ thuộc yếu tố nào?

Giá phụ thuộc vào đường kính, chiều dài, chiều dày thành, cấp tải, kết cấu thép, công nghệ sản xuất, loại gioăng, số lượng, yêu cầu thử nghiệm và địa điểm giao hàng.
