Tiêu chuẩn nghiệm thu cống hộp đúc sẵn bạn cần biết

Với các công trình hạ tầng, cống hộp BTCT đúc sẵn là hạng mục ảnh hưởng trực tiếp đến khả năng thoát nước, độ bền nền đường và tuổi thọ khai thác công trình. Vì vậy, nắm đúng tiêu chuẩn nghiệm thu cống hộp đúc sẵn không chỉ giúp chủ đầu tư và nhà thầu kiểm soát chất lượng, mà còn hạn chế rủi ro nứt, thấm, sai kích thước hoặc lắp đặt không đồng bộ. Về mặt tiêu chuẩn sản phẩm, cống hộp bê tông cốt thép đúc sẵn hiện được tham chiếu theo TCVN 9116:2012; còn với công tác lắp ghép, thi công và nghiệm thu tại hiện trường có thể đối chiếu thêm TCVN 9115. Ngoài ra, từ ngày 01/01/2024, QCVN 16:2023/BXD có hiệu lực đối với sản phẩm, hàng hóa vật liệu xây dựng.

Căn cứ tiêu chuẩn nào khi nghiệm thu cống hộp BTCT đúc sẵn?

TCVN 9116:2012 là tiêu chuẩn cốt lõi cho sản phẩm cống hộp

TCVN 9116:2012 áp dụng cho cống hộp bê tông cốt thép đúc sẵn loại đơn và đôi, dùng cho đường cống ngầm, cống thoát nước, dẫn nước thải không áp và cả hệ thống dây điện, cáp ngầm. Đây là bộ tiêu chuẩn quan trọng nhất khi kiểm tra chất lượng sản phẩm trước khi đưa vào lắp đặt.

TCVN 9115 hỗ trợ cho phần lắp ghép và nghiệm thu thi công

TCVN 9115 quy định yêu cầu đối với thi công, kiểm tra và nghiệm thu kết cấu bê tông, BTCT lắp ghép trong xây dựng. Với cống hộp đúc sẵn, tiêu chuẩn này đặc biệt hữu ích ở giai đoạn cẩu lắp, định vị, xử lý mối nối và nghiệm thu sau lắp đặt tại hiện trường.

QCVN 16:2023/BXD và QCVN 07:2023/BXD là cơ sở cần tham chiếu thêm

QCVN 16:2023/BXD có hiệu lực từ 01/01/2024, thay thế QCVN 16:2019/BXD, là quy chuẩn kỹ thuật quốc gia về sản phẩm, hàng hóa vật liệu xây dựng. Bên cạnh đó, QCVN 07:2023/BXD có hiệu lực từ 01/7/2024, thay thế QCVN 07:2016/BXD, là khung quy chuẩn quan trọng với hệ thống công trình hạ tầng kỹ thuật.

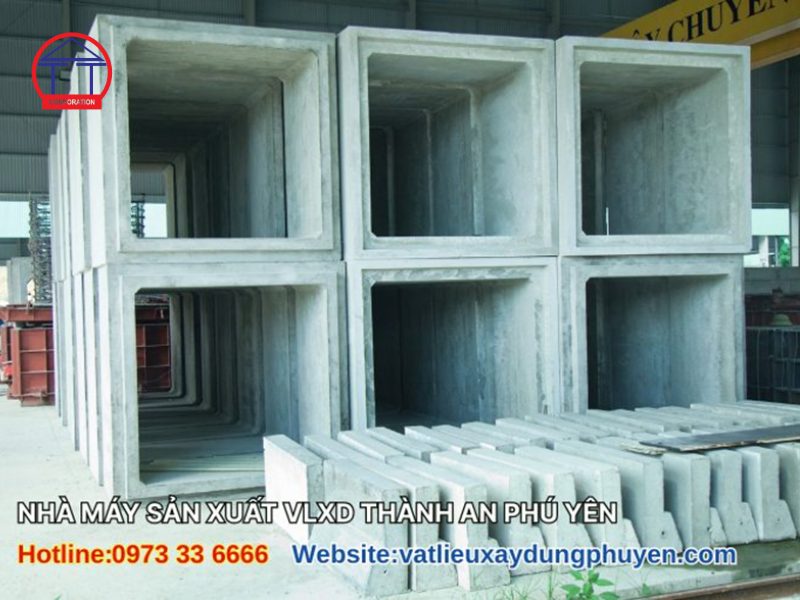

Tiêu chuẩn nghiệm thu cống hộp đúc sẵn tại nhà máy gồm những gì?

Kiểm tra ngoại quan và khuyết tật bề mặt

Theo TCVN 9116:2012, việc kiểm tra ngoại quan và mức độ khuyết tật được thực hiện trên 5 mẫu lấy ngẫu nhiên trong lô sản phẩm. Khi kiểm tra, người nghiệm thu sẽ quan sát bề mặt, đo phần bê tông vỡ, xác định vết nứt về bề rộng và chiều sâu, sau đó đối chiếu với yêu cầu kỹ thuật để đánh giá chất lượng lô cống.

Ở góc độ thực tế, đây là bước rất quan trọng vì nhiều lỗi nhỏ như rỗ mặt, sứt cạnh, bong góc hoặc nứt chân chim có thể khiến cống mất điểm ngay từ đầu, nhất là với các công trình yêu cầu cao về độ kín nước và độ bền lâu dài.

Kiểm tra kích thước và sai lệch kích thước

TCVN 9116:2012 yêu cầu kích thước và sai lệch kích thước được xác định trên 5 mẫu thử lấy ngẫu nhiên. Sai lệch kích thước tiết diện, chiều dày thành cống, chiều dài đốt cống phải nằm trong giới hạn cho phép và phải được nhà sản xuất công bố cùng kích thước danh nghĩa.

Với cống hộp BTCT đúc sẵn, sai số hình học là chỉ tiêu không thể xem nhẹ. Chỉ cần một đốt cống sai lệch lớn, việc đấu nối, căn chỉnh tim tuyến, cao độ đáy và mối nối sẽ khó đạt yêu cầu. Đây cũng là nguyên nhân khiến nhiều công trình phải sửa chữa ngay từ giai đoạn lắp đặt.

Kiểm tra lớp bê tông bảo vệ cốt thép

Trong quá trình kiểm tra kích thước, tiêu chuẩn cho phép xác định bề dày lớp bê tông bảo vệ cốt thép bằng cách khoan lỗ trên bề mặt đến vị trí cốt thép hoặc cắt ngang tiết diện để đo. Sau kiểm tra, vị trí khoan phải được trát kín bằng vữa xi măng. Đồng thời, sai lệch lớp bảo vệ cốt thép theo trích dẫn trong tiêu chuẩn sản phẩm là ±5 mm.

Đây là chỉ tiêu có ý nghĩa trực tiếp đến độ bền của cấu kiện bê tông. Nếu lớp bảo vệ quá mỏng, cốt thép dễ bị xâm thực; nếu quá dày, lại có thể làm sai lệch phân bố chịu lực so với thiết kế.

Kiểm tra khả năng chống thấm

Theo TCVN 9116:2012, sau thời gian thử, nếu bề mặt ngoài đốt cống không xuất hiện thấm nước hoặc giọt nước đọng thì đạt yêu cầu về độ chống thấm. Nếu trong 3 đốt cống thử có 1 đốt bị thấm, phải lấy tiếp 3 đốt khác để thử; nếu tiếp tục có 1 đốt không đạt, lô đó phải nghiệm thu theo từng sản phẩm.

Với các công trình hạ tầng thoát nước, đây là tiêu chí rất thực tế. Cống không chống thấm tốt sẽ làm giảm tuổi thọ nền móng, tăng nguy cơ xói ngầm và phát sinh chi phí bảo trì sớm.

Kiểm tra cường độ bê tông

TCVN 9116:2012 quy định bê tông phải được lấy mẫu, bảo dưỡng và xác định cường độ theo TCVN 3105:1993, TCVN 3118:1993; phiếu thí nghiệm phải được lưu như một phần của hồ sơ chất lượng sản phẩm. Khi cần, có thể dùng phương pháp không phá hủy hoặc kiểm tra trên mẫu khoan từ đốt cống.

Nói đơn giản, nghiệm thu cống hộp đúc sẵn không thể chỉ nhìn bằng mắt. Hồ sơ thí nghiệm cường độ là căn cứ quan trọng để chứng minh chất lượng BTCT thực tế có đạt thiết kế hay không.

Kiểm tra khả năng chịu tải

Khả năng chịu tải là chỉ tiêu quyết định với cống làm việc trong nền đường, khu dân cư, khu công nghiệp hoặc tuyến giao thông có tải trọng lớn. TCVN 9116:2012 nêu rõ: nếu trong 2 đốt cống thử có 1 đốt không đạt yêu cầu về khả năng chịu tải thì phải chọn tiếp 2 đốt khác; nếu vẫn có 1 đốt không đạt thì lô cống phải nghiệm thu theo từng sản phẩm.

Đây là lý do nhà thầu không nên chọn cống chỉ dựa trên báo giá. Một sản phẩm rẻ hơn nhưng không ổn định về chịu tải có thể làm tăng chi phí tổng thể cho cả công trình.

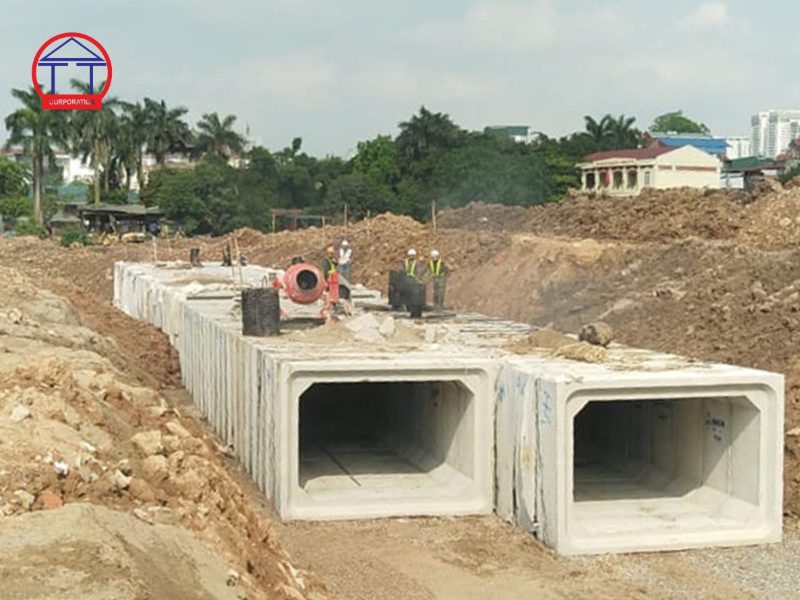

Tiêu chuẩn nghiệm thu cống hộp đúc sẵn tại công trường cần lưu ý gì?

Kiểm tra nền móng, tim tuyến và cao độ trước khi lắp

Dù sản phẩm đạt chuẩn tại nhà máy, cống vẫn có thể không đạt yêu cầu nghiệm thu nếu nền đặt cống không đúng thiết kế. Khi thi công, kỹ sư cần kiểm tra cao độ đáy, tim tuyến, độ phẳng lớp đệm và khả năng chịu tải của nền trước khi cẩu hạ cống.

Phần này thường được quản lý theo hồ sơ thiết kế, biện pháp thi công và nguyên tắc nghiệm thu kết cấu lắp ghép theo TCVN 9115.

Kiểm tra quá trình cẩu lắp và liên kết mối nối

TCVN 9115 nêu yêu cầu đối với thi công, kiểm tra và nghiệm thu kết cấu lắp ghép từ cấu kiện bê tông. Với cống hộp, điều đó đồng nghĩa việc cẩu lắp phải đúng vị trí, không gây nứt vỡ mới, mối nối phải được xử lý bằng vật liệu phù hợp và bảo đảm tính làm việc đồng bộ của tuyến cống.

Trong thực tế, nhiều lỗi phát sinh ở giai đoạn này hơn là ở khâu sản xuất. Vì vậy, nhà thầu nên lập checklist nghiệm thu từng đốt cống sau khi hạ lắp, thay vì chờ nghiệm thu cả tuyến mới xử lý.

Kiểm tra độ kín, khả năng thoát nước và hoàn thiện sau lắp đặt

Sau khi hoàn thiện lắp ghép, cần rà soát lại toàn tuyến về mối nối, độ kín, sự thẳng hàng, cao độ, độ dốc dòng chảy và tình trạng lấp trả. Đây là bước giúp phát hiện sớm nguy cơ xô lệch, đọng nước cục bộ hoặc hở mối nối trước khi đưa vào vận hành.

Với các dự án dùng nhiều cấu kiện bê tông như cừ bê tông, cừ ván, hố ga, hào kỹ thuật và cống hộp BTCT đúc sẵn, sự đồng bộ giữa vật liệu xây dựng và biện pháp thi công là yếu tố quyết định chất lượng cuối cùng của công trình hạ tầng.

Hồ sơ nghiệm thu cống hộp đúc sẵn

Một bộ hồ sơ đầy đủ nên có các nhóm tài liệu sau:

• Phiếu xuất xưởng, chứng chỉ chất lượng lô sản phẩm
• Kết quả thí nghiệm cường độ bê tông
• Hồ sơ kiểm tra ngoại quan, kích thước, chống thấm, chịu tải nếu có yêu cầu
• Biên bản giao nhận tại công trường
• Nhật ký thi công, biên bản nghiệm thu lắp đặt
• Bản vẽ hoàn công và các tài liệu liên quan đến mối nối, nền móng, cao độ

Ngoài ra, trên mỗi đốt cống phải có nhãn thể hiện tên cơ sở sản xuất, loại sản phẩm, kích thước danh nghĩa, ký hiệu lô, ngày tháng năm sản xuất và dấu kiểm tra chất lượng; nhãn được ghi ở vị trí dễ quan sát và vật liệu ghi nhãn không bị hòa tan trong nước, không phai màu.

Nhà cung cấp cống hộp BTCT đúc sẵn uy tín, đáng tin cậy

Khi tìm mua vật liệu xây dựng cho dự án hạ tầng, bạn nên ưu tiên đơn vị có năng lực sản xuất thực, quy trình kiểm soát chất lượng rõ ràng và sẵn sàng cung cấp hồ sơ kỹ thuật theo lô hàng. Đây là điểm giúp việc nghiệm thu nhanh hơn, minh bạch hơn và giảm tranh chấp sau giao hàng.

Nhà máy VLXD Thành An Phú Yên là đơn vị cung cấp nhiều nhóm sản phẩm phục vụ công trình hạ tầng như:

• Cừ ván BTCT dự ứng lực
• Cấu kiện BTCT đúc sẵn
• Vật liệu xây dựng hạ tầng
• Cống bê tông
• Đá xây dựng

Điểm mạnh của nhà máy là đầu tư dây chuyền sản xuất hiện đại, kiểm soát chất lượng nghiêm ngặt theo từng lô và đã cung cấp cho nhiều công trình hạ tầng tại địa phương. Với các sản phẩm như cống hộp, cừ bê tông, cừ ván hay các cấu kiện bê tông khác, việc chọn nhà cung cấp có quy trình chuẩn sẽ giúp chủ đầu tư yên tâm hơn ngay từ bước nghiệm thu đầu vào.

Hiểu đúng tiêu chuẩn nghiệm thu cống hộp đúc sẵn là cách giúp chủ đầu tư, kỹ sư và nhà thầu kiểm soát tốt chất lượng từ khâu sản xuất đến lắp đặt ngoài công trường. Một đốt cống đạt yêu cầu không chỉ cần đẹp bề mặt mà còn phải đúng kích thước, đủ cường độ, chống thấm tốt, chịu tải ổn định và có hồ sơ chất lượng rõ ràng. Với các dự án sử dụng nhiều cấu kiện bê tông, BTCT, cừ ván, cừ bê tông và các hạng mục vật liệu xây dựng cho công trình hạ tầng, việc chọn đúng đơn vị cung cấp là yếu tố rất quan trọng.
